测试与分析 杨慧丽 等·基于有限元法的带束层传递环夹持精度分析

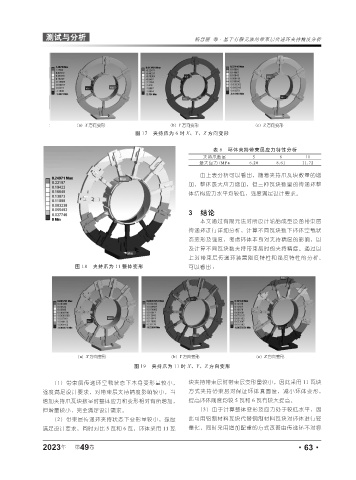

图 17 夹持爪为 6 时 X、Y、Z 方向变形
表 6 环体夹持带束层应力特性分析
夹持爪数量 5 6 11
最大应力 /MPa 6.20 8.61 11.72
由上表分析可以看出，随着夹持爪瓦块数量的增
加，整体最大应力增加，但三种瓦块数量的传递环整
体结构应力水平均较低，强度满足设计要求。
3 结论
本文通过有限元法对所设计轮胎成型设备带束层
传递环进行详细分析，计算不同瓦块数下环体空载状
态变形及强度，考虑环体本身对夹持精度的影响，以
及计算不同瓦块数夹持带束层时的夹持精度。通过以
上对带束层传递环装置刚度特性和强度特性的分析，
图 18 夹持爪为 11 整体变形 可以看出 ：
图 19 夹持爪为 11 时 X、Y、Z 方向变形
（1）带束层传递环空载状态下本身变形量较小， 块夹持带束层时带束层变形量较小，因此采用 11 瓦块
强度满足设计要求，对带束层夹持精度影响较小。当 方式夹持带束层对保证环体真圆度，减小环体变形，
增加夹持爪瓦块数量时整体应力和变形相对有所增加， 提高环体刚度均较 5 瓦和 6 瓦有较大提高。
但增量较小，完全满足设计需求。 （3）由于计算整体变形及应力处于较低水平，因
（2）带束层传递环夹持状态下变形量较小，强度 此可用铝制材料瓦块代替钢制材料瓦块对环体进行轻
满足设计要求，同时对比 5 瓦和 6 瓦，环体采用 11 瓦 量化，同时采用增加配重的方式改善由传递环不对称
