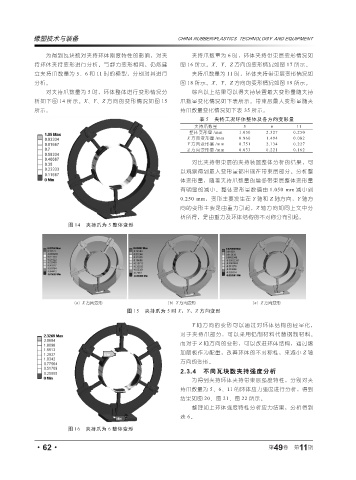

为得到瓦块数对夹持环体刚度特性的影响，对夹 夹持爪数量为 6 时，环体夹持带束层变形情况如
持环体夹持变形进行分析。与静力变形相同，仍然建 图 16 所示。X、Y、Z 方向的变形情况如图 17 所示。
立夹持爪数量为 5、6 和 11 时的模型，分别对其进行 夹持爪数量为 11 时，环体夹持带束层变形情况如
分析。 图 18 所示。X、Y、Z 方向的变形情况如图 19 所示。
对夹持爪数量为 5 时，环体整体进行变形情况分 综合以上结果可以得夹持装置最大变形量随夹持
析如下图 14 所示。X、Y、Z 方向的变形情况如图 15 爪数量变化情况如下表所示。带束层最大变形量随夹
所示。 持爪数量变化情况如下表 35 所示。
表 5 夹持工况环体整体及各方向变形量
夹持爪数量 5 6 11
整体变形量 /mm 1.050 2.327 0.250
X 方向变形量 /mm 0.960 1.494 0.082
Y 方向变形量 /mm 0.751 2.134 0.227
Z 方向变形量 /mm 0.033 0.221 0.162
对比夹持带束层的夹持装置整体分析的结果，可
以观察得到最大变形量都出现在带束层部分。分析整
体变形量，随着夹持爪数量的增多带束层整体变形量
有明显的减小。整体变形量数值由 1.050 mm 减小到
0.250 mm，变形主要发生在 Y 轴和 Z 轴方向，Y 轴方
向的变形主要是由重力引起，Z 轴方向如同上文中分
析所得，是由重力及环体结构的不对称分布引起。
图 14 夹持爪为 5 整体变形
图 15 夹持爪为 5 时 X、Y、Z 方向变形
Y 轴方向的变形可以通过对环体结构的轻量化，
对于夹持爪部分，可以采用铝制材料代替钢制材料。
而对于 Z 轴方向的变形，可以改进环体结构，通过增
加筋板作为配重，改善环体的不对称性，来减小 Z 轴
方向的变形。
2.3.4 不同瓦块数夹持强度分析
为得到夹持环体夹持带束层强度特性，分别对夹
持爪数量为 5、6、11 的环体应力强度进行分析，得到
结果如图 20、图 21、图 22 所示。
整理如上环体强度特性分析应力结果，分析得到
表 6。
图 16 夹持爪为 6 整体变形
