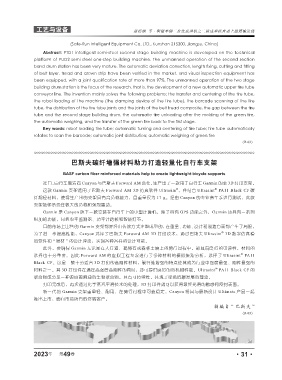

Page 79 - 《橡塑技术与装备》2023年2期

工艺与设备 赵衍刚 等·智能半钢二次法成型机之二段成型机自动上胎筒输送线

(Safe-Run Intelligent Equipment Co. LTD., Kunshan 215300, Jiangsu, China)

Abstract: PTD1 intelligent semi-steel second stage building machine is developed on the technical
platform of PUD2 semi steel one-step building machine. The unmanned operation of the second section
band drum station has been very mature. The automatic deviation correction, length fixing, cutting and fitting
of belt layer, tread and crown strip have been verified in the market, and visual inspection equipment has
been equipped, with a joint qualification rate of more than 97%. The unmanned operation of the two stage
building drum station is the focus of the research, that is, the development of a new automatic upper tire tube
conveyor line. The invention mainly solves the following problems: the transfer and centering of the tire tube,
the robot loading of the machine (the clamping device of the tire tube), the barcode scanning of the tire
tube, the distribution of the tire tube joints and the joints of the belt tread composite, the gap between the tire
tube and the second stage building drum, the automatic tire unloading after the molding of the green tire,
the automatic weighing, and the transfer of the green tire back to the first stage.
Key words: robot loading tire tube; automatic turning and centering of tire tube; tire tube automatically
rotates to scan the barcode; automatic joint distribution; automatic weighing of green tire
（R-03）

巴斯夫碳纤增强材料助力打造轻量化自行车支架

BASF carbon fiber reinforced materials help to create lightweight bicycle supports

近日，自行车制造商 Canyon 与巴斯夫 Forward AM 合作，生产出了一款用于自行车 Garmin 的全 3D 打印支架。
®
®
这款 Garmin 支架选用了巴斯夫 Forward AM 3D 仿真软件 Ultrasim ，并结合 Ultrasint PA11 Black CF 碳
纤超轻材料，使得生产出的支架具有高负载能力，且重量仅为 17 g。经由 Canyon 的专业赛车手进行测试，此款
支架能够承受住极大的负载和强烈震动。
Garmin 是 Canyon 旗下一款安装在自行车上的小型计算机，除了具有 GPS 功能之外，Garmin 还具有一系列
附加的功能，包括心率监测器、功率计踏板和智能灯等。
目前市场上出售的 Garmin 支架都是经由传统方式注塑成型的，在重量、功能、设计和制造方面都产生了局限。
®
为了进一步提高性能，Canyon 选择了巴斯夫 Forward AM 3D 打印技术，通过巴斯夫 Ultrasim 3D 数字仿真模
拟软件和 “ 增材 ” 的设计理念，实现各种各样的设计可能。
此外，要确保 Garmin 无论是在人行道、鹅卵石或森林土壤上的骑行过程中，都具有良好的可读性，材料的
®
选择也十分重要。因此 Forward AM 的虚拟工程专家进行了多种材料的模拟振动分析，选择了 Ultrasint PA11
Black CF。这是一款十分适合 3D 打印的高刚性材料，碳纤维增强的特点使其成为行业中强度最强、刚性最强的
®
材料之一。其 3D 打印件在满足高强度高刚性的同时， 还可提供良好的的机械性能。Ultrasint PA11 Black CF 的
聚合物成分是一种源自蓖麻油的生物聚合物，具有可持续性，体现了绿色低碳发展的理念。
打印完成后，再次通过化学蒸汽平滑技术的处理， 3D 打印件就可以获得最终光滑的触感和密封表面。
新一代的 Garmin 支架重量轻、耐用、在骑行过程中可靠稳定，Canyon 将其与最新设计 Ultimate 产品一起
推出上市，面向市场所有的终端客户。
摘编自 “ 巴斯夫 ”
（R-03）

2023 第 49 卷 ·31·
年
