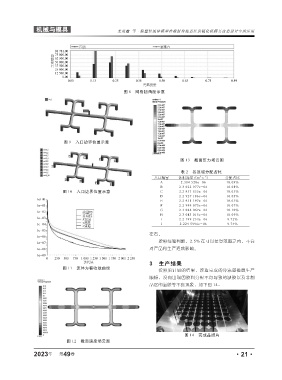

机械与模具 尤兆鑫 等·假塑性流体模型在橡胶冷流道注射硫化机模具改造设计中的应用
图 8 网格扭曲度示意
图 9 入口边界位置示意
图 13 截面压力场云图
表 2 各区域分配占比
-1
3
入口编号 体积流量 /(m . s ) 分配占比
A 2.304 528e-06 10.09%
B 2.3 022 977e-06 10.08%
图 10 入口边界位置示意 C 2.2 957 855e-06 10.05%
D 2.2 927 186e-06 10.03%
E 2.2 951 197e-06 10.05%
F 2.2 999 073e-06 10.07%
G 2.3 084 067e-06 10.10%
H 2.3 043 015e-06 10.09%
I 2.2 199 233e-06 9.72%
J 2.224 5996e-06 9.74%
左右。
按照经验判断，2.5% 在可以接受范围之内，不会
对产品和生产造成影响。
3 生产结果
图 11 流体方程收敛曲线
按照验证后的结果，改造完成的冷流道模具生产
顺畅，没有出现因胶料分配不均导致的缺胶以及非制
品区的溢胶等不良现象，如下图 14。
图 14 完成品照片
图 12 截面速度场云图
2023 第 49 卷 ·21·
