工业自动化 赵哲 等·上辅机油料称量二次校验控制系统

下发工艺配方

清除称量数据 油料称量好 校验秤 油料秤卸料完成
允许卸料
Y
读取称量配方
开始卸料 称量完成车数+1

油料是否称量
异常排出
N 二次校验油料
Y 重量是否合格 清除油料称量好
校验秤手动确认
油料秤零点 Y
判定通过
油料校验合格
Y
油料开始称量
备料斗 Y 完成车数<
清除油料校验合格
异常排出 允许卸料 设定车数
Y
判断是否超差
Y
油料秤手动确认 N
N 校验秤卸料完成 开始卸料
称量结束

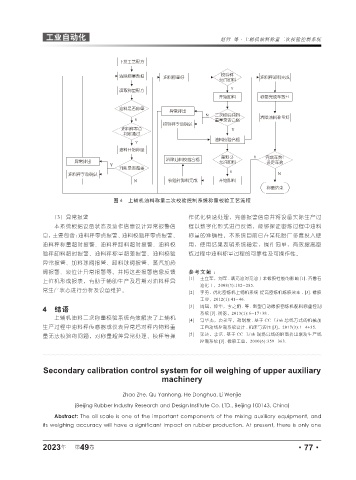

图 4 上辅机油料称量二次校验控制系统称量校验工艺流程

（3）异常报警 作优化快速处理，完善报警信息并将设备实际生产过
本系统根据设备状态及动作信息设计异常报警信 程以数字化形式进行反馈，能够保证密炼过程中油料
息，主要包含：油料秤零点报警、油料校验秤零点报警、 称量的准确性。本系统目前已在某轮胎厂多套投入使
油料秤称量超时报警、油料秤卸料超时报警、油料校 用，使用结果表明系统稳定，操作简单，有效提高密
验秤卸料超时报警、油料秤称量超差报警、油料校验 炼过程中油料称量过程的可靠性及可操作性。
异常报警、加料球阀报警、卸料球阀报警、蒸汽加热
阀报警、液位计异常报警等。并将这些报警信息反馈 参考文献 ：
[1] 王立军，刘军 . 填充油对充油丁苯橡胶性能的影响 [J]. 齐鲁石
上位机形成报表，有助于辅助生产及后期对油料秤异
油化工，2008(3):182-285.
常生产状态进行分析及设备维护。 [2] 李勇 . 优化密炼机上辅机系统 提高密炼机炼胶效率 . [J]. 橡胶
工业，2012(1):41-46.
4 结语 [3] 周斌，钟华，李之炯 . 等 . 新型自动橡胶密炼机配料称重控制
系统 [J]. 衡器，2013(1):6-17+38 .
上辅机油料二次称量校验系统有效解决了上辅机 [4] 马华杰，袁永军，胡钢墩 . 基于 CC-Link 总线方式的机械加
生产过程中油料秤传感器或仪表异常后对秤内物料重 工自动线控制系统设计 . 机床与液压 [J]，2017(3):1-4+35.
量无法校验的问题，对称量超差异常处理、校秤等操 [5] 张还，李浩 . 基于 CC-Link 现场总线的胎面挤出联动生产线
控制系统 [J]. 橡胶工业，2010(6):359-363.

Secondary calibration control system for oil weighing of upper auxiliary
machinery

Zhao Zhe, Qu Yanhong, He Donghua, Li Wenjie
(Beijing Rubber Industry Research and Design Institute Co. LTD., Beijing 100143, China)

Abstract: The oil scale is one of the important components of the mixing auxiliary equipment, and
its weighing accuracy will have a significant impact on rubber production. At present, there is only one
