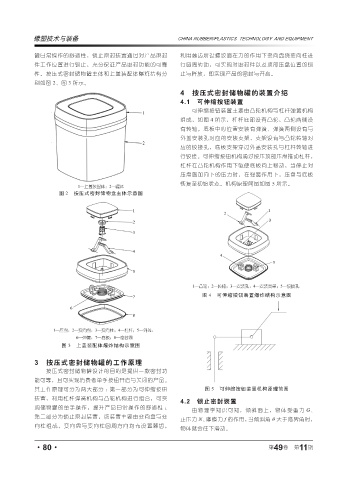

橡塑技术与装备 CHINA RUBBER/PLASTICS TECHNOLOGY AND EQUIPMENT
罐日常操作的舒适性，锁止密封装置通过对产品密封 利用棘齿所设螺纹面在力的作用下变向盘绕变向柱进
件工作位置进行锁止，充分保证产品密封功能的可靠 行圆周转动，可实现对密封件以及顶部压盘位置的锁
性。按压式密封储物罐主体和上盖装配体爆炸结构分 止与释放，即实现产品的密封与开启。
别如图 2、图 3 所示。
4 按压式密封储物罐的装置介绍
4.1 可伸缩按钮装置
可伸缩按钮装置主要由凸轮机构与杠杆弹簧机构
组成，如图 4 所示，杠杆底部设有凸轮，凸轮两侧设
有转轴，底板中心位置安装有弹簧、弹簧两侧设有与
外盖安装孔对应的安装支架，支架设有与凸轮转轴对
应的铰接孔，底板支架穿过外盖安装孔与杠杆转轴进
行铰接。可伸缩按钮机构通过按压顶部压盘推动杠杆，
杠杆在凸轮机构作用下驱使底板向上移动，当停止对
压盘施加向下的压力时，在弹簧作用下，压盘与底板
恢复至初始状态。机构原理简图如图 5 所示。
图 2 按压式密封储物盒主体示意图
图 4 可伸缩按钮装置爆炸结构示意图
图 3 上盖装配体爆炸结构示意图
3 按压式密封储物罐的工作原理
按压式密封储物罐设计的目的是提供一款密封功
能可靠，且可实现消费者单手按钮开启与关闭的产品。
其工作原理可分为两大部分 ：第一部分为可伸缩按钮 图 5 可伸缩按钮装置机构原理简图
装置，利用杠杆弹簧机构与凸轮机构进行组合，可实
4.2 锁止密封装置
现储物罐的单手操作，提升产品日常操作的舒适性 ；
由物理学知识可知，倾斜面上，物体受重力 G、
第二部分为锁止密封装置，该装置主要由变向盘与变
正压力 N、摩擦力 f 的作用，当倾斜角 θ 大于临界角时，
向柱组成，变向盘与变向柱圆周方向均布设置棘齿，
物体就会往下滑动。
