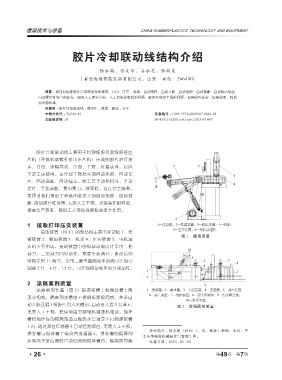

橡塑技术与装备 CHINA RUBBER/PLASTICS TECHNOLOGY AND EQUIPMENT

胶片冷却联动线结构介绍

陆永高，孙友萍，石永芝，张炳良
( 青岛海琅智能装备有限公司，山东 青岛 266400)

摘要 ： 通过对智能胶片冷却联动线的接取、打印、压实、纵裁、自动取样、自动入胶、自动拾胶、自动裁断、自动输入输出、
自动摆片堆垛等的研发，解决人工递头入胶、人工拾胶效率低的问题，解决存在安全风险问题，提高胶片质量，提高效率，降低
设备停机率。
关键词 ： 胶片冷却联动线 ；数字化 ；效率 ；质量 ；安全
中图分类号 ： TQ330.43 文章编号 ： 1009-797X(2023)07-0026-05
文献标识码 ： B DOI:10.13520/j.cnki.rpte.2023.07.007

胶片冷却联动线主要用于将塑炼胶及混炼胶经压
片机（开炼机或螺杆挤出压片机）压成的胶片进行接
头、打印、涂隔离剂、冷却、干燥、折叠成垛，以供
下道工序使用。在冷却干燥后实现自动拾胶、自动摆
片、自动裁断、自动输送。原工艺手动拾料头、手动
摆片、手动裁断，费时费力，效率低，存在安全隐患，
集团对我们提出了更高的要求实现自动拾胶、自动裁
断、自动摆片堆垛等，无需人工干预。对提高轮胎性能、
提高生产效率、降低工人劳动强度起到很大作用。

1 接取打印压实装置
接取装置（图 1）的新结构主要由浮动辊 1、摆
图 1 接取装置
臂装置 2、喷码装置 3、机架 4、压实装置 5、电机减
速机 6 等组成，接取装置中的纵裁常规设计采用三把
裁刀，三把裁刀同时动作，宽度手动调节。更改后的
结构采用 11 裁刀，采用三套电磁阀和手动阀可实现分
别裁 2 片、6 片、12 片，可实现自动和手动分别动作。

2 涂隔离剂装置
涂隔离剂装置（图 2）由浸浆槽 1 和搅拌槽 2 两
部分组成。隔离剂水槽由不锈钢板焊接而成，并设自
动入胶压辊 3 将胶片引入水槽内，自动进入提升装置 6， 图 2 涂隔离剂装置
无需人工干预，模块带由变频电机减速机驱动。搅拌
槽将搅拌好的隔离剂通过耐热水管道泵 9 打到浸浆槽
1 内，通过液位传感器 8 自动控制液位，无需人工干预。
作者简介 ：陆永高（1980-），男，高级工程师，本科，主
浸浆槽与搅拌槽上端设有连通器 4，浸浆槽的隔离剂
要从事橡胶机械研发与管理工作。
液面高于某位置时自动回流到搅拌槽内，隔离剂可循 收稿日期 ：2023-03-28
