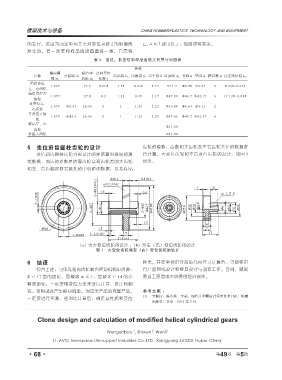

的差异，是因为前述中有关于对变位系数 ξ 的限制而 ξ n1 ≥ 0.7 就可以了，但齿顶将变尖。
发生的。若一定要和样品齿顶圆直径一致，只需将

表 4 变位，非变位和样品齿轮几何尺寸对照表
参数
端面模 啮合中 法向变位
名称 分度圆 d f 齿顶高 h w 齿根高 h i 齿全高 h 齿顶圆 d w 节圆 d 基圆 d i 跨齿数 Z 公法线长度 L 0
数 m s 心距 A 0 系数 ξ
角度变位
1.079 27.8 0.614 1.54 0.636 2.17 Ф11.7 Ф8.90 Ф8.03 2 4.858~0.038
左、右齿轮
角度变位大
1.079 27.8 0.3 1.23 0.95 2.17 Ф47.80 Ф46.7 Ф42.17 6 17.138~0.038
齿轮
非变位左、
1.079 Ф8.63 26.96 0 1 1.25 2.25 Ф10.88 Ф8.63 Ф8.11 2
右齿轮
非变位大齿
1.079 Ф45.3 26.96 0 1 1.25 2.25 Ф47.55 Ф45.3 Ф42.57 6
轮
样品左、右
Ф11.86
齿轮
样品大齿轮 Ф47.44
5 变位斜齿圆柱齿轮的设计 齿轮的模数，齿数和大齿轮及左右齿轮大径的数据进
变位斜齿圆柱齿轮外形设计的是依靠对样品的测 行计算。大变位齿轮和左右变位齿轮的设计，如图 3
绘数据，而齿的参数是依靠齿轮盒和齿轮盖的大齿轮 所示。
和左、右齿蜗双联安装孔的中心距的数据，以及样品

（a） 为大变位齿轮的设计 ； （b） 为左（右）变位齿轮的设计
图 3 大变位齿轮和左（右）变位齿轮的设计

6 结语 种类。并定量地进行各项几何尺寸计算后，才能够进
综合上述，可见凡是有齿轮啮合传动机构中齿数： 行产品图纸设计和模具设计与制造工作。否则，就是
Z ＜ 17 齿的齿轮，而模数 m ≤ 1，齿数 Z ＜ 14 的小 要返工而造成不必要的经济损失。
模数齿轮，一定要用变位方法来进行计算、设计和制
造，否则就会产生根切现象。对这类产品的克隆产品， 参考文献 ：
[1] 文根保，陈小兵、文莉。现代注塑模设计实用技术 [M]。机械
一定要进行实测，经对比计算后，确定其性质和变位
出版社，北京 ： 2014 年 5 月。

Clone design and calculation of modified helical cylindrical gears

2
Wengenbao , Shiwen , Wenli 1
1
(1. AVIC Aerospace Life-support Industries Co. LTD., Xiangyang 441002, Hubei, China;
