选取最小的工艺组合为模具温度为 30 ℃，熔体
温度为 260 ℃，保压压力为 60 MPa，保压时间为 15 s。
模流变形见下图 12。
3 实际试模验证
为了验证模流与实际的一致性，将模流通过全因
子实验设计得到的最优工艺参数完全输入到实际的注
塑机中，工艺参数见下表 3。
实际注塑机选用的是 HT1600ton, 螺杆直径为 80
mm，为了产品生产过程的稳定性，选用川田的模温机
控制模具温度的稳定性，选取温控箱控制温度的一致

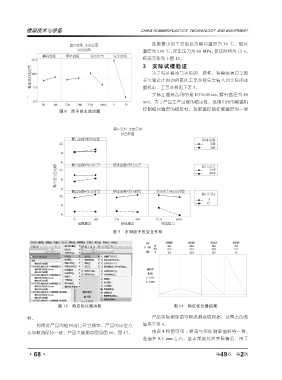

图 8 因子的主效应图

图 9 不同因子的交互作用

图 10 响应优化器功能 图 11 响应优化器结果

性。 产品实际测量值与模流测点值数据，及两者的差
利用此产品的检具进行尺寸测量，产品的定位方 值见下表 4。
式与模流保持一致，产品关键测点图见图 16，图 17。 由表 4 和图可见 ：模流与实际测量值趋势一致，
差值在 0.5 mm 左右，基本都能反应实际情况，由于

2
