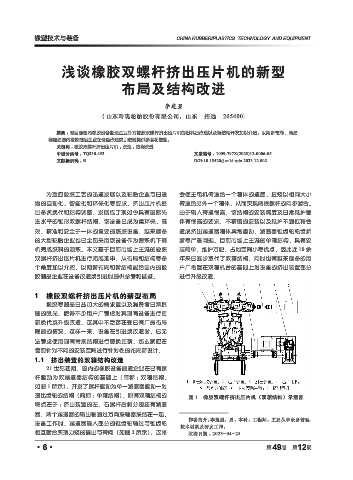

浅谈橡胶双螺杆挤出压片机的新型

布局及结构改进

李建星
( 山东玲珑轮胎股份有限公司，山东 招远 265400)

摘要 ： 对目前国内橡胶设备制造企业针对橡胶双螺杆挤出压片机的旧机台改造以及新结构开发加以介绍，以期新布局、新结
构能给国内橡胶制品企业在设备改造或引进时提供参考和借鉴。
关键词 ： 橡胶双螺杆挤出压片机 ；改造 ；结构改进
中图分类号 ： TQ330.492 文章编号 ： 1009-797X(2023)12-0006-05
文献标识码 ： B DOI:10.13520/j.cnki.rpte.2023.12.002

为适应橡胶工艺的迅速发展以及轮胎企业与日递 会使主电机传递给一个箱体的速度、扭矩以相同大小
增的自动化、智能化和环保化等要求，挤出压片机经 传递给另外一个箱体，从而实现两根螺杆的同步啮合。
过多次换代和结构调整，发展成了现如今具有国际先 由于输入转速很高，该结构的安装精度及日常维护都
进水平的锥形双螺杆结构，该设备已成为集环保、高 伴有很高的要求，不精密的安装以及维护不到位将会
效、精准和安全于一体的重要的炼胶设备，越来越多 造成挤出减速器箱体异常震动、减速器锥齿轮轮齿折
的大型轮胎企业也已全部采用该设备作为密炼机下辅 断等严重问题。目前市场上主流的单箱结构，具有安
机完成胶料的混炼。本文基于目前市场上主流的橡胶 装简单，维护方便，占地空间小等优点，因此近 10 余
双螺杆挤出压片机进行拓展延申，从布局和结构等多 年来已逐步取代了双箱结构，同时也有越来越多的用
个角度加以介绍，以期新布局和新结构能给国内的橡 户厂希望在双箱机台的基础上对设备的挤出装置部分
胶制品企业在设备改造或引进时提供参考和借鉴。 进行升级改造。

1 橡胶双螺杆挤出压片机的新型布局
橡胶等制品日益加大的需求量以及消费者日渐挑
剔的眼光，使得不少用户厂考虑对其现有设备进行更
新换代或升级改造，这其中不乏存在受已有厂房布局
限制的情况，这样一来，设备在引进或改造时，已无
法考虑使用现有常规结构进行替换更新，那么就应在
售前针对不同的安装空间进行针对性的布局新设计。
1.1 挤出装置的双箱结构改造

21 世纪初期，国内的橡胶设备制造企业在已有螺
杆驱动为双减速器结构的基础上（简称 ：双箱结构，
如图 1 所示），开发了螺杆驱动为单一减速器驱动一对
速比齿轮的结构（简称 ：单箱结构）。原有双箱结构的 图 1 橡胶双螺杆挤出压片机（双箱结构）示意图
特点在于 ：挤出装置的左、右螺杆后侧分别挂有减速
器，两个减速器的输出轴通过万向联轴器联结在一起，
作者简介：李建星，男，本科，工程师，主要从事设备管理、
设备工作时，减速器输入部分的锥齿轮轴过与锥齿轮
技术创新及研发工作。
相互啮合实现力矩的输出与转向（如图 2 所示），这将 收稿日期 ：2023-04-25
