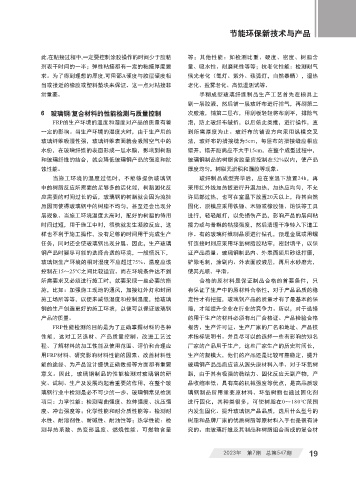

Page 47 - 《橡塑智造与节能环保》2023年7期

节能环保新技术与产品

此,在粘接过程中,一定要控制涂胶操作的时间少于胶粘 等；其他性能：如检测比重、硬度、密度、树脂含
剂表干时间的一半；弹性粘接都有一定的粘接厚度要 量、吸水性、耐磨耗性等等；抗老化性能：检测耐气
求。为了得到理想的厚度,可用邵A硬度与胶层硬度相 候光老化（氙灯、紫外、碳弧灯，自然暴晒），湿热
当或接近的橡胶或塑料垫块来保证。这一点对粘接非 老化、盐雾老化、高低温测试等。
常重要。 手糊成型玻璃纤维制品生产工艺首先在模具上
刷一层胶液，然后铺一层玻纤布进行排气，再刷第二
6 玻璃钢/复合材料的性能检测与质量控制 次胶液，铺第二层布，用刮板轻轻将布刮平，排除气
FRP的生产环境的温度和湿度对产品的质量有着 泡，防止玻纤布皱折，以后依此类推，进行操作，直
一定的影响。当生产环境的湿度大时，由于生产用的 到所需厚度为止。玻纤布的铺设方向采用纵横交叉
玻璃纤维吸湿性强，玻璃纤维表面就会吸附空气中的 法，玻纤布的措接缝为5cm，每层布的措接缝应相应
水份，在玻璃纤维的表面形成一层水膜，影响到树脂 错开，错开距离应不大于15cm，在整个成型过程中，
和玻璃纤维的结合，就会降低玻璃钢产品的强度和抗 玻璃钢制品的树脂含胶量应控制在52%以内，使产品
蚀性能。 厚度均匀，树脂无淤积和漏胶等现象。
当施工环境的温度过低时，不能够提供玻璃钢 玻纤制品成型完毕后，应在室温下放置24h，再
中的树脂反应所需要的足够多的活化能，树脂固化反 采用红外线加热扳进行升温加热，加热应均匀，不允
应需要的时间过长的话，玻璃钢的树脂就会因为流挂 许局部过热，也可在室温下放置20天以上，待其自然
原因而使得玻璃钢中的树脂不均匀，甚至还会出现分 固化。脱模应采用铁锤、木锤或橡胶锤、饱铁等工具
层现象。当施工环境温度太高时，配好的树脂的待用 进行，轻轻敲打，以免损伤产品，影响产品的层间粘
时间过短，用于施工中时，很快就发生凝胶反应，这 接力或与骨槊的牯接强度，然后清理干净转入下道工
样也不利于施工操作，没有足够的时间用于完成生产 序。有的玻璃纤维制品须进行钻孔，预埋金属或用螺
任务，同时还会使玻璃钢出现分层。因此，生产玻璃 钉连接时则应采用环氧树脂胶粘牢，密封填平，以保
钢产品时要尽可能的选择合适的环境，一般情况下， 证产品质量。玻璃钢制品内、外表面须用砂纸打磨，
玻璃钢生产环境的相对湿度不应超过75%、温度应该 铲除毛刺，涂刷内、外表面胶液层，再用水砂磨光，
控制在15～25℃之间比较适宜。而在环境条件达不到 使其光顺、平滑。
所需要求又必须进行施工时，就要采取一些必要的措 合格的原材料是保证制品合格的首要条件，只
施，比如：加强施工现地的通风，加接红外灯和封闭 有保证了生产中的原材料合格性，对于产品品质的稳
施工场所等等，以便来减低湿度和控制温度，给玻璃 定性才有把握，玻璃钢产品的质量才有了最基本的保
钢的生产创造更好的施工环境，以便可以保证玻璃钢 障，才能提升企业在行业的竞争力。所以，对于选择
产品的质量。 的用于生产的材料必须有出厂合格证、产品检验合格
FRP性能检测的目的是为了正确掌握材料的各种 报告、生产许可证、生产厂家的厂名和地址、产品技
性能，这对工艺选材、产品质量控制、改进工艺过 术指标说明书。并且尽可以的选择一些有影响的知名
程、了解材料的加工性能及使用范围、评价和合理应 厂家的产品用于生产，这些厂家生产的历史时间长，
用FRP材料、研究影响材料性能的因素、改善材料性 生产的规模大，他们的产品还是比较可靠稳定，提升
能的途经、为产品设计提供正确数据等方面都有重要 玻璃钢产品品质应该从源头原材料入手。对于环氧树
意义。因此，玻璃钢制品的性能检测对玻璃钢的研 脂，由于其有极强的黏结力、固化反应无副产物，产
究、试制、生产及发展均起着重要的作用，在整个玻 品收缩率低、具有高的机械强度等优点，是高品质玻
璃钢行业中检测是必不可少的一步。玻璃钢常见检测 璃钢制品所用重要原材料。环氧树脂也通过固化剂
项目：力学性能：检测弯曲强度、拉伸强度、抗压强 进行固化，其种类很多，可使树脂在0～180℃范围
度、冲击强度等；化学性能和耐介质性能等：检测耐 内发生固化。提升玻璃钢产品品质，选用什么型号的
水性、耐溶剂性、耐碱性、耐油性等；热学性能：检 树脂和品牌厂家的优质树脂等原材料入手也是很有讲
测导热系数、热变形温度、燃烧性能、可燃物含量 究的。由玻璃纤维及其制品和树脂组合而成的复合材

2023年 第7期 总第547期 19
