Page 68 - 《橡塑技术与装备》2023年7期

橡塑技术与装备 CHINA RUBBER/PLASTICS TECHNOLOGY AND EQUIPMENT

图 2 添加晶须对 PET 力学能的影响

表 2 硅灰石晶须增强 PET 的增韧改性配方
配方编号 PET 硅灰石晶须 增韧剂 A
NT-6 87 10 3
NT-7 85 10 5

不同含量增韧剂硅灰石晶须增强 PET 热性能测试
结果见图 3。可以看出，添加不同含量增韧剂 A 对硅
灰石晶须增强 PET 的热性能基本无影响，材料的玻璃
化转变温度、熔点及结晶温度都未出现明显变化，主
要是因为硅灰石晶须增强的 PET 基体中，分子链间的
自由空间已被晶须稳定填充，并由此提高了 PET 材料
的玻璃化转变温度，这种提高是不会因其它助剂的加

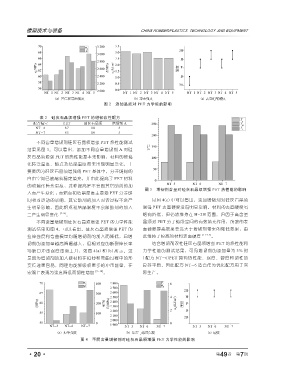

图 3 增韧剂含量对硅灰石晶须增强 PET 热性能的影响
入而产生变化 ；而熔点和结晶温度主要受 PET 分子链
间相对运动的影响，其它助剂的加入对该过程不会产 从图 4(c) 中可以看出，添加增韧剂对硅灰石晶须
生明显影响，因此熔点和结晶温度不会随助剂的加入 增强 PET 表面硬度没有明显影响，材料的表面硬度虽
二产生明显变化 [7~8] 。 略有降低，但仍然维持在 H~2H 范围。归因于高含量
不同含量增韧剂硅灰石晶须增强 PET 的力学性能 晶须对 PET 分子链段空间的有效填充作用，所致的表
测试结果见图 4。可以看出，硅灰石晶须增强 PET 的 面硬度提高效果要远大于增韧剂带来的降低效果，由
拉伸强度和弯曲模量均随增韧剂的加入而降低，且增 此维持了较高的材料表面硬度 [11~15] 。
韧剂的添加量越高降幅越大，但相对应的断裂伸长率 结合增韧剂改性硅灰石晶须增强 PET 的热性能和
与缺口冲击强度逐渐上升，如图 4(a)和(b) 所示。这 力学性能的测试结果，可见增韧剂的添加量为 3% 时
是因为增韧剂的加入使材料在拉伸和弯曲过程中的形 ( 配方 NT-6)PET 拥有热性能、强度、硬度和韧性的
变传递更容易，同理也能够吸收更多的冲击能量，在 良好平衡，因此配方 NT-6 适合作为优化配方用于实
宏观上表现为强度降低而韧性增加 [9~10] 。 际生产。

图 4 不同含量增韧剂对硅灰石晶须增强 PET 力学性能的影响

7
·20· 第 49 卷 第 期
