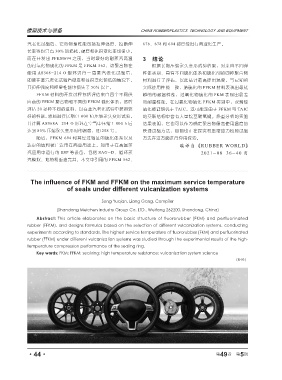

Page 98 - 《橡塑技术与装备》2023年5期

橡塑技术与装备 CHINA RUBBER/PLASTICS TECHNOLOGY AND EQUIPMENT

汽老化试验后，它的物理性能包括拉伸强度、拉断伸 676、678 和 694 都已经进行商业化生产。
长率等均只有 30% 的损耗，硬度和体积变化率也很小。
而在开发出 FFKM694 之前，当时最好的耐蒸汽高温 3 结论
的过氧化物硫化的 FFKM 是 FFKM 562，该聚合物在 根据长期压缩永久变形试验结果，对来自不同弹
使用 AS568-214 O 型环进 行一周蒸 汽老化试验 后， 性体类别、具有不同硫化体系和硫化剂的四种聚合物
即使在蒸汽老化试验后硬度和体积变化较低的情况下， 材料进行了评估，以此估计最高使用温度。与已知的
其拉伸强度和模量性能也损失了 50% 以上。 实际使用性能一致，腈硫化的 FFKM 材料表现出最优
FFKM 材料的开发过程包括评估来自四个不同供 越的的耐温性能，过氧化物硫化的 FKM 表现出最差
应商的 FFKM 聚合物和不同的 FFKM 硫化体系，然后 的耐温性能。在过氧化物硫化 FFKM 类别中，双烯烃
评估 20 多种不同的填料，以在蒸汽老化试验中获得较 硫化被证明优于 TAIC，这可能是由于 FFKM 与 TAIC
好的性能。然后进行长期（1 000 h）压缩永久变形试验， 的交联结构中含有大量烷基碳氢键。热重分析的实验
并计算 AS568A-214 O 形环在空气中压缩 1 000 h 后 结果表明，它也可以作为确定聚合物最高使用温度的
达到 80% 压缩永久变形时的温度，即 258 ℃。 快速试验方法，目前也正在探究将压缩应力松弛试验
随后，FFKM 694 和其经过验证的硫化体系以及 方法在这方面进行应用探索。
选定的填料被广泛用在商业用途上，如用于在高温蒸 编译自《RUBBER WORLD》
汽应用中运行的 ESP 等设备，包括 SAG-D、循环蒸 2021-08 36-40 页
汽模拟、地热和重油完井。本文中引用的 FFKM 562、

The influence of FKM and FFKM on the maximum service temperature
of seals under different vulcanization systems

Song Yuqian, Liang Gang, Compiler
(Shandong Meichen Industry Group Co. LTD., Weifang 262200, Shandong, China)
Abstract: This article elaborates on the basic structure of fluororubber (FKM) and perfluorinated
rubber (FFKM), and designs formulas based on the selection of different vulcanization systems, conducting
experiments according to standards. The highest service temperature of fluororubber (FKM) and perfluorinated
rubber (FFKM) under different vulcanization systems was studied through the experimental results of the high-
temperature compression performance of the sealing ring.
Key words: FKM; FFKM; seal ring; high temperature resistance; vulcanization system science
（R-03）

5
·44· 第 49 卷 第 期
