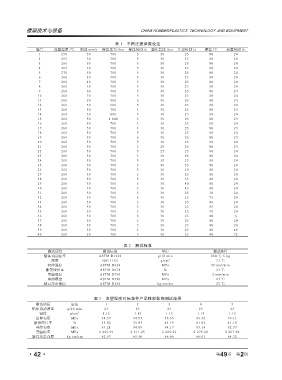

Page 96 - 《橡塑技术与装备》2023年2期

橡塑技术与装备 CHINA RUBBER/PLASTICS TECHNOLOGY AND EQUIPMENT

表 1 不同注塑参数设定
编号 注塑温度 /℃ 射速 mm/s 保压压力 /bar 保压时间 /s 塑化背压 /bar 冷却时间 /s 模温 /℃ 放置时间 /h
1 250 50 700 5 30 25 80 24
2 255 50 700 5 30 25 80 24
3 260 50 700 5 30 25 80 24
4 265 50 700 5 30 25 80 24
5 270 50 700 5 30 25 80 24
6 260 20 700 5 30 25 80 24
7 260 40 700 5 30 25 80 24
8 260 50 700 5 30 25 80 24
9 260 60 700 5 30 25 80 24
10 260 70 700 5 30 25 80 24
11 260 50 500 5 30 25 80 24
12 260 50 600 5 30 25 80 24
13 260 50 700 5 30 25 80 24
14 260 50 800 5 30 25 80 24
15 260 50 1 000 5 30 25 80 24
16 260 50 700 3 30 25 80 24
17 260 50 700 4 30 25 80 24
18 260 50 700 5 30 25 80 24
19 260 50 700 6 30 25 80 24
20 260 50 700 7 30 25 80 24
21 260 50 700 5 20 25 80 24
22 260 50 700 5 25 25 80 24
23 260 50 700 5 30 25 80 24
24 260 50 700 5 35 25 80 24
25 260 50 700 5 40 25 80 24
26 260 50 700 5 30 20 80 24
27 260 50 700 5 30 25 80 24
28 260 50 700 5 30 35 80 24
29 260 50 700 5 30 40 80 24
30 260 50 700 5 30 45 80 24
31 260 50 700 5 30 25 70 24
32 260 50 700 5 30 25 75 24
33 260 50 700 5 30 25 80 24
34 260 50 700 5 30 25 85 24
35 260 50 700 5 30 25 90 24
36 260 50 700 5 30 25 80 6
37 260 50 700 5 30 25 80 20
38 260 50 700 5 30 25 80 24
39 260 50 700 5 30 25 80 48
40 260 50 700 5 30 25 80 72

表 2 测试标准
测试项目 测试标准 单位 测试条件
熔体流动速率 ASTM D1238 g/10 min 260 ℃ 5 kg
密度 ISO 1183 g/cm 3 23 ℃
拉伸强度 ASTM D638 MPa 50 mm/min
断裂伸长率 ASTM D638 % 23 ℃
弯曲强度 ASTM D790 MPa 2 mm/min
弯曲模量 ASTM D790 MPa 23 ℃
缺口冲击强度 ASTM D256 kg . cm/cm 23 ℃

表 3 注塑温度对标准件产品性能影响测试结果
测试项目 单位 1 2 3 4 5
熔体流动速率 g/10 min 23 23 23 23 23
密度 g/cm 3 1.15 1.15 1.15 1.15 1.15
拉伸强度 MPa 54.39 54.95 56.55 56.52 56.11
断裂伸长率 % 35.82 35.83 43.19 41.02 41.18
弯曲强度 MPa 93.21 94.09 94.17 93.14 92.37
弯曲模量 MPa 2 225.99 2 311.25 2 289.82 2 275.20 2 267.90
缺口冲击强度 kg . cm/cm 62.97 65.50 66.06 66.01 64.32

2
·42· 第 49 卷 第 期
