Page 74 - 《橡塑技术与装备》2023年11期
P. 74

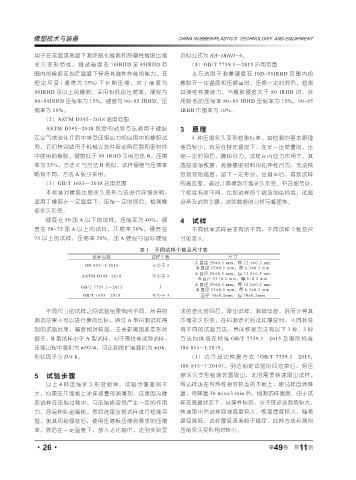

橡塑技术与装备 CHINA RUBBER/PLASTICS TECHNOLOGY AND EQUIPMENT
用于在常温或高温下测定硫化橡胶和热塑性橡胶压缩 近似公式为 HA=IRHD-4。
永久变形特性，测试硬度在 10IRHD 至 95IRHD 范 （4）GB/T 7759.1—2015 适用范围
围内的橡胶在规定温度下保持其弹性性能的能力，在 本方法用于测量硬度在 10D~95IRHD 范围内的
恒定应变 ( 通常为 25%) 下长期压缩，对于硬度为 橡胶在一定温度和压缩量时，压缩一定时间后，检测
80IRHD 及以上的橡胶，采用较低的压缩率，硬度为 其弹性恢复能力。当橡胶硬度大于 80 IRHD 时，选
80~89IRHD 压缩率为 15%，硬度为 90~95 IRHD，压 用较低的压缩率 80~89 IRHD 压缩率为 15%，90~95
缩率为 10%。 IRHD 压缩率为 10%。
（2）ASTM D395-2018 适用范围
ASTM D395-2018 包含的试 验方法适用于 橡胶 3 原理
在空气或液体介质中承受压缩应力的应用中的橡胶试 4 种压缩永久变形检测标准，其检测的基本原理
验。它们特别适用于机械安装件振动阻尼器和密封件 差异较小，均是在特定温度下，在某一压缩量时，压
中使用的橡胶。硬度低于 90 IRHD 采用方法 B，压缩 缩一定时间后，撤销外力，试样在内应力作用下，其
率为 25%，方法 C 与方法 B 类似，试样硬度与压缩率 高度逐渐恢复，犹豫橡胶材料的粘弹性行为，无法恢
略有不同，方法 A 较少采用。 复到初始高度，留下一定形变，经测量后，得到试样
（3）GB/T 1683—2018 适用范围 的高度差，通过计算得到压缩永久形变。但在细节处，
本标准对橡胶压缩永久变形方法进行详细说明， 个标准有所不同，比如试样的个数及制备标准，试验
适用于橡胶在一定温度下，压缩一定时间后，检测橡 设备及试验步骤，试验数据的分析与整理等。
胶永久形变。
硬度在 50 邵 A 以下的试样，压缩率为 40%，硬 4 试样
度在 50~75 邵 A 以上的试样，压缩率 30%，硬度在 不同标准试样要求有所不同，不同试样个数及尺
75 以上的试样，压缩率 20%。邵 A 硬度与国际硬度 寸如表 1。
表 1 不同试样个数及尺寸表
标准名称 试样个数 尺寸
A 直径 29±0.5 mm，厚 12.5±0.5 mm
IS0 815-1:2019 不少于 3
B 直径 13±0.5 mm，厚 6.3±0.3 mm
A 直径 29±0.5 mm，厚 12.5±0.5 mm
ASTM D395-2018 不少于 3
B 直径 13±0.2 mm，厚 6±0.2 mm
A 直径 29±0.5 mm，厚 12.5±0.5 mm
GB/T 7759.1—2015 3
B 直径 13±0.5 mm，厚 6.3±0.3 mm
GB/T 1683—2018 不少于 3 直径 10±0.2mm，厚 10±0.2mm
不同尺寸的试样之间试验结果有所不同，所得的 求的老化时间后，取出试样，测其厚度，进而计算其
测试结果不可以进行横向比较。通过 A 型检测试样得 压缩永久形变，在检测老化后试样厚度时，不同标准
到的试验结果，精度相对较高，主要影响因素是形状 有不同的试验方法，具体恢复方法有以下 3 种，3 种
银子，B 型试样小于 A 型试样，对于圆柱体试验试样， 方法均体现在标准 GB/T 7759.1—2015 及国际标准
压缩过程中面积为 πD2/4，可达到的扩展面积为 πDh， IS0 815-1:2019。
形状因子为 D/4 h。 （1）边冷却边恢复方式（GB/T 7759.1—2015，
IS0 815-1:2019），到达规定试验时间结束后，将压
5 试验步骤 缩永久变形检测装置取出，此时需要快速取出试样，
以上 4 种压缩永久形变标准，试验步骤差别不 将试样放在导热性相对较差的木板上，使试样自然降
大。均需在压缩板上涂抹适量的润滑剂，这是因为橡 温，待降温 30 min±3 min 后，检测试样高度。由于试
胶试样在压缩过程中，与压缩板容易产生一定的作用 样在高温状态下，其弹性较好，分子链运动趋势较大，
力，容易粘贴金属板。然后选取合格试样进行检测实 快速取出后试样回弹高度较大，恢复厚度较大，随着
验，测其初始厚度后，使用压缩板压缩到要求的压缩 温度降低，试样厚度逐渐趋于稳定，此种方法检测的
率，然后在一定温度下，放入老化箱中，达到实验要 压缩永久变形相对较小。
·26· 第 49 卷 第 11 期
