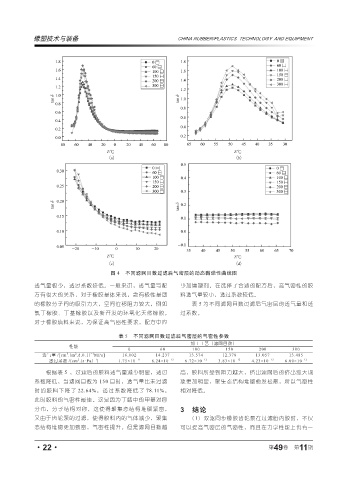

Page 70 - 《橡塑技术与装备》2023年11期

橡塑技术与装备 CHINA RUBBER/PLASTICS TECHNOLOGY AND EQUIPMENT

图 4 不同滤网目数过滤后气密层的动态黏弹性曲线图

透气量极少，透过系数较低。一般来讲，透气量与配 少加增塑剂。在选择了合适的配方后，高气密性的胶
方有很大的关系，对于橡胶基体来说，含有极性基团 料透气量较小，透过系数较低。
的橡胶分子间的吸引力大，空间位移阻力较大，例如 表 5 为不同滤网目数过滤后气密层的透气量和透
氯丁橡胶、丁基橡胶以及新开发的环氧化天然橡胶， 过系数。
对于橡胶填料来说，为保证高气密性要求，配方中应

表 5 不同滤网目数过滤后气密层的气密性参数
加工工艺（滤网目数）
性能
0 60 100 150 200 300
3
-1
2
透气量 /[cm .(m .d.0.1) MPa] 16.002 14.237 13.574 12.378 13.057 13.485
2
-1
透过系数 /(cm .(s·Pa) ) 1.75×10 -11 8.24×10 -12 6.72×10 -12 3.83×10 -12 4.23×10 -12 6.00×10 -12
根据表 5 ，过滤后的胶料透气量减少明显，透过 高，胶料所受到阻力越大，挤出滤网后的挤出涨大现
系数降低，当滤网目数为 150 目时，透气量比未过滤 象更加明显，聚集态结构堆砌愈发松散，所以气密性
时的胶料下降了 22.64%，透过系数降低了 78.11%， 相对降低。
此时胶料的气密性最佳。这是因为丁腈中的甲基对称
分布，分子结构对称，这使得聚集态结构堆砌紧密， 3 结论
又由于齿轮泵的过滤，使得胶料内的气体减少，聚集 （1）双驱同步橡胶齿轮泵在过滤胎内胶时，不仅
态结构堆砌更加致密，气密性提升。但是滤网目数越 可以提高气密层的气密性，而且在力学性能上也有一

·22· 第 49 卷 第 11 期
