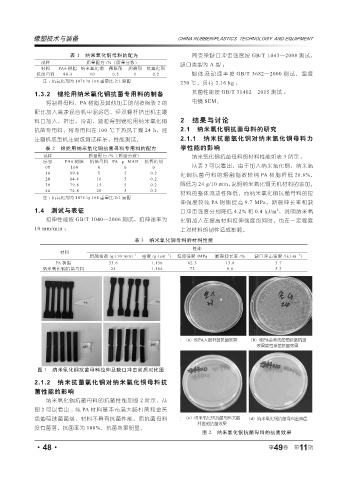

Page 104 - 《橡塑技术与装备》2023年11期

橡塑技术与装备 CHINA RUBBER/PLASTICS TECHNOLOGY AND EQUIPMENT

表 1 纳米氧化铜母料的配方 简支梁缺口冲击强度按 GB/T 1043—2008 测试，
试样 质量配方 /%（质量分数） 缺口类型为 A 型；
材料 PA6 树脂 纳米氧化铜 偶联剂 润滑剂 抗氧化剂
抗菌母料 88.3 10 0.5 1 0.2 熔体流动速率按 GB/T 3682—2000 测试，温度
注 ：抗氧化剂为 1076 与 168 重量比 2:1 复配 230 ℃，负荷 2.16 kg ；

1.3.2 锦纶用纳米氧化铜抗菌专用料的制备 抗菌性能按 GB/T 31402—2015 测试 ；
将制得母料、PA 树脂及其他加工助剂按照表 2 的 电镜 SEM。
配比加入高速混合机中混好后，经双螺杆挤出机主喂
料口加入，挤出，冷却，造粒得到锦纶用纳米氧化铜 2 结果与讨论
抗菌专用料，将专用料在 100 ℃下热风干燥 24 h，经 2.1 纳米氧化铜抗菌母料的研究
注塑机成型机注射成测试样条，性能测试。 2.1.1 纳米抗菌氧化铜对纳米氧化铜母料力
表 2 锦纶用纳米氧化铜抗菌母料专用料的配方 学性能的影响
试样 质量配方 /%（质量分数） 纳米氧化铜抗菌母料的材料性能如表 3 所示 ：
序号 PA6 树脂 抗菌母料 PA-g-MAH 抗氧化剂
0# 100 0 0 0 从表 3 可以看出，由于加入纳米氧化铜，纳米氧
1# 89.8 5 5 0.2 化铜抗菌母料的熔融指数较纯 PA 树脂降低 28.6%，
2# 84.8 10 5 0.2
3# 79.8 15 5 0.2 降低为 24 g/10 min，说明纳米氧化铜无机材料的添加，
4# 74.8 20 5 0.2
材料的整体流动性降低。而纳米氧化铜抗菌母料的拉
注 ：抗氧化剂为 1076 与 168 重量比 2:1 复配
伸强度较纯 PA 树脂提高 9.7 MPa，断裂伸长率和缺
1.4 测试与表征 口冲击强度分别降低 4.2% 和 0.4 kJ/m ，说明纳米氧
2
拉伸性能按 GB/T 1040—2006 测试，拉伸速率为 化铜加入在提高材料拉伸强度的同时，也在一定程度
10 mm/min ； 上对材料的韧性造成影响。

表 3 纳米氧化铜母料的材料性能
性能
材料
-3
-1
熔融指数 /g . (10 min) -1 密度 /g . (cm ） 拉伸强度 /MPa 断裂伸长率 /% 缺口冲击强度 /(kJ . m ）
PA 树脂 33.6 1.156 62.3 13.8 5.7
纳米氧化铜抗菌母料 24 1.184 72 9.6 5.3

图 1 纳米氧化铜抗菌母料拉伸及缺口冲击前后对比图

2.1.2 纳米抗菌氧化铜对纳米氧化铜母料抗
菌性能的影响
纳米氧化铜抗菌母料的抗菌性能如图 2 所示，从
图 2 可以看出 ：纯 PA 材料基本布满大肠杆菌和金黄
色葡萄球菌菌落，材料不具有抗菌性能，而抗菌母料
没有菌落，抗菌率为 100%，抗菌效果明显。
图 2 纳米氧化铜抗菌母料的抗菌效果

·48· 第 49 卷 第 11 期
