Page 105 - 《橡塑技术与装备》2023年11期
P. 105
材料与配方 力伟 等·锦纶用抗菌 PA6 材料的制备及性能研究
2.1.3 纳米抗菌氧化铜对纳米氧化铜母料表 在 PA 基体树脂中，且由于采用偶联剂对纳米氧化铜
征 进行 “ 原位改性 ”，纳米氧化铜无机粉体与 PA 树脂很

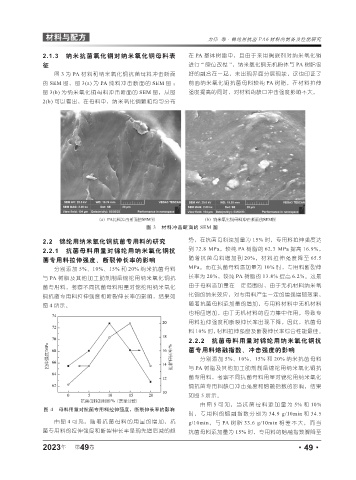

图 3 为 PA 材料和纳米氧化铜抗菌母料冲击断面 好的融合在一起，未出现界面分层现象，这也印证了
的 SEM 图， 图 3(a) 为 PA 纯料冲击断面的 SEM 图； 前面纳米氧化铜抗菌母料较纯 PA 树脂，在材料拉伸
图 3(b) 为纳米氧化铜母料冲击断面的 SEM 图，从图 强度提高的同时，对材料的缺口冲击强度影响不大。
2(b) 可以看出，在母料中，纳米氧化铜颗粒均匀分布
图 3 材料冲击断面的 SEM 图
2.2 锦纶用纳米氧化铜抗菌专用料的研究 势，在抗菌母料添加量为 15% 时，专用料拉伸强度达
2.2.1 抗菌母料用量对锦纶用纳米氧化铜抗 到 72.8 MPa，较纯 PA 树脂的 62.3 MPa 提高 16.9%，
随着抗菌母料增加到 20%，材料拉伸强度降至 65.5
菌专用料拉伸强度、断裂伸长率的影响
分别添加 5%、10%、15% 和 20% 纳米抗菌母料 MPa。而在抗菌母料添加量为 10% 时，专用料断裂伸
与 PA 树脂及其他加工助剂制备锦纶用纳米氧化铜抗 长率为 20%，较纯 PA 树脂的 13.8% 提高 6.2%。这是
菌专用料，考察不同抗菌母料用量对锦纶用纳米氧化 由于母料添加量在一定范围时，由于无机材料纳米氧
铜抗菌专用料拉伸强度和断裂伸长率的影响，结果如 化铜的纳米效应，对专用料产生一定的增强增韧效果，
图 4 所示。 随着抗菌母料添加量的增加，专用料材料中无机材料
也相应增加，由于无机材料的应力集中作用，导致专
用料拉伸强度和断裂伸长率出现下降。因此，抗菌母
料 10% 时，材料拉伸强度及断裂伸长率综合性能最佳。
2.2.2 抗菌母料用量对锦纶用纳米氧化铜抗
菌专用料熔融指数、冲击强度的影响
分别添加 5%、10%、15% 和 20% 纳米抗菌母料
与 PA 树脂及其他加工助剂制备锦纶用纳米氧化铜抗
菌专用料，考察不同抗菌母料用量对锦纶用纳米氧化
铜抗菌专用料缺口冲击强度和熔融指数的影响，结果
如图 5 所示。
由图 5 可知，当抗菌母料添加量为 5% 和 10%
图 4 母料用量对抗菌专用料拉伸强度、断裂伸长率的影响
时，专用料的熔融指数分别为 34.9 g/10min 和 34.5
由图 4 可见，随着抗菌母料的用量的增加，抗 g/10min，与 PA 树脂 33.6 g/10min 相差不大，而当
菌专用料的拉伸强度和断裂伸长率呈现先增后减的趋 抗菌母料添加量为 15% 时，专用料的熔融指数骤降至
2023 第 49 卷 ·49·
年
