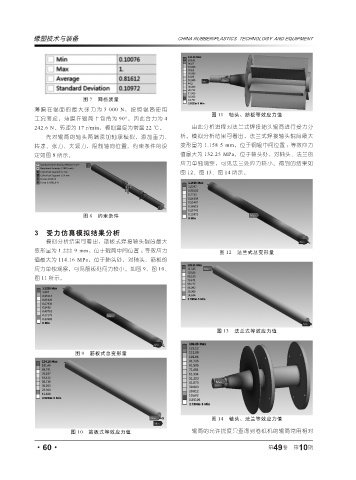

图 7 网格质量
薄膜在辊面的最大张力为 3 000 N，按照辊筒使用
图 11 轴头、筋板等效应力值
工况考虑，薄膜在辊筒上包角为 90°，因此合力为 4
242.6 N。转速为 17 r/min，模拟温度为常温 22 ℃。 由此分析进程对法兰式焊接轴头辊筒进行受力分
先对辊筒的轴头两端添加轴承模拟，添加重力、 析。模拟分析结果可看出，法兰式焊接轴头辊筒最大
转速、张力、夹紧力，限制轴向位置。约束条件的设 变形量为 1.158 5 mm，位于钢辊中间位置 ；等效应力
定如图 8 所示。 值最大为 132.25 MPa，位于轴头处，对轴头、法兰的
应力单独观察，可见法兰处应力较小。得到的结果如
图 12、图 13、图 14 所示。
图 8 约束条件
3 受力仿真模拟结果分析
模拟分析结果可看出，筋板式焊接轴头辊筒最大
变形量为 1.222 9 mm，位于辊筒中间位置 ；等效应力 图 12 法兰式总变形量
值最大为 114.16 MPa，位于轴头处，对轴头、筋板的
应力单独观察，可见筋板处应力较小。如图 9、图 10、
图 11 所示。
图 13 法兰式等效应力值
图 9 筋板式总变形量
图 14 轴头、法兰等效应力值
图 10 筋板式等效应力值 辊筒的允许挠度只查询到卷纸机的辊筒常用相对
