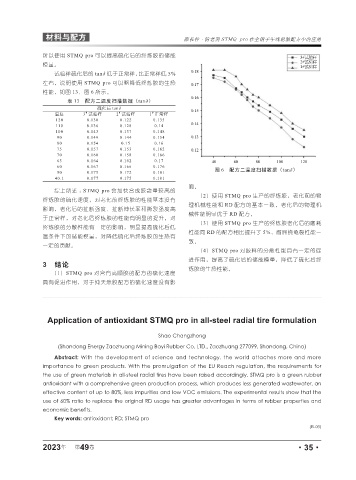

Page 83 - 《橡塑技术与装备》2023年9期

材料与配方 邵长仲·防老剂 STMQ pro 在全钢子午线轮胎配方中的应用

所以使用 STMQ pro 可以提高硫化后的终炼胶的储能
模量。
试验样硫化后的 tanδ 低于正常样，比正常样低 5%
左右，说明使用 STMQ pro 可以略降低终炼胶的生热
性能，如图 13、图 6 所示。
表 13 配方二温度扫描数据（tanδ）
硫化后 tanδ
#
#
#
温度 3 试验样 2 试验样 1 正常样
120 0.130 0.122 0.135
110 0.136 0.128 0.14
100 0.143 0.137 0.148
90 0.149 0.144 0.154
80 0.154 0.15 0.16
75 0.157 0.153 0.162
70 0.160 0.158 0.166
65 0.164 0.162 0.17
60 0.167 0.166 0.176
50 0.175 0.172 0.181 图 6 配方二温度扫描数据（tanδ）
40.1 0.177 0.175 0.181
响。
综上所述 ： STMQ pro 会加快合成胶含量较高的
（2）使用 STMQ pro 生产的终炼胶，老化前的物
终炼胶的硫化速度，对老化前终炼胶的性能基本没有
理机械性能和 RD 配方的基本一致，老化后的物理机
影响，老化后的扯断强度、扯断伸长率和撕裂强度高
械性能明显优于 RD 配方。
于正常样，对老化后终炼胶的性能有明显的提升，对
（3）使用 STMQ pro 生产的终炼胶老化后的磨耗
终炼胶的分散性能有一定的影响，明显提高硫化后低
性能同 RD 的配方相比提升了 5%，耐屈挠龟裂性能一
温条件下的储能模量，对降低硫化后终炼胶的生热有
致。
一定的贡献。
（4）STMQ pro 对胶料的分散性能具有一定的促
进作用，提高了硫化后的储能模量，降低了硫化后终
3 结论
炼胶的生热性能。
（1）STMQ pro 对含有高顺胶的配方的硫化速度
具有促进作用，对于纯天然胶配方的硫化速度没有影

Application of antioxidant STMQ pro in all-steel radial tire formulation

Shao Changzhong

(Shandong Energy Zaozhuang Mining Bayi Rubber Co. LTD., Zaozhuang 277099, Shandong, China)
Abstract: With the development of science and technology, the world attaches more and more
importance to green products. With the promulgation of the EU Reach regulation, the requirements for
the use of green materials in all-steel radial tires have been raised accordingly. STMQ pro is a green rubber
antioxidant with a comprehensive green production process, which produces less generated wastewater, an
effective content of up to 80%, less impurities and low VOC emissions. The experimental results show that the
use of 60% ratio to replace the original RD usage has greater advantages in terms of rubber properties and
economic benefits.
Key words: antioxidant; RD; STMQ pro
(R-03)

2023 第 49 卷 ·35·
年
