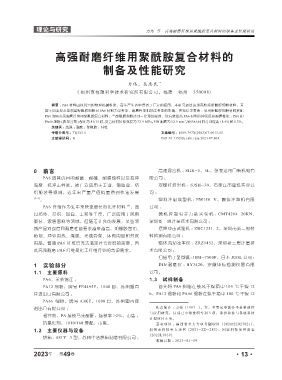

Page 61 - 《橡塑技术与装备》2023年7期

理论与研究 力伟 等·高强耐磨纤维用聚酰胺复合材料的制备及性能研究

高强耐磨纤维用聚酰胺复合材料的

制备及性能研究

力伟，吴惠民 *
( 福州市福塑科学技术研究所有限公司，福建 福州 350008)

摘要 ： PA6 材料因其优异的物理机械性能，在生产生活中得到了广泛的应用，本研究通过添加高熔点聚酰胺细粉材料，考
察不同类型及添加量聚酰胺细粉对 PA6 材料力学性能、耐磨性能机加工性能的影响。实验结果表明 ：采用聚酰胺细粉材料复配
PA6 制备高强耐磨纤维用聚酰胺复合材料，当聚酰胺细粉达到一定添加量时，能有效提高 PA6 材料拉伸强度和耐磨性能 ； PA6 和
3
PA66 细粉 ( 质量分数 ) 配比为 85/15 时，复合材料拉伸强度为 73.9 MPa， PIN 耐磨为 52.9 mm ，较 PA6 材料分别提高 18.6% 和 8.3%。
关键词 ： 高强 ；耐磨 ；聚酰胺 ；纤维
中图分类号 ： TQ323.6 文章编号 ： 1009-797X(2023)07-0013-05
文献标识码 ： B DOI:10.13520/j.cnki.rpte.2023.07.004

0 前言 高速混合机 ： SHR-5，5L，张家港市日新机电有
PA6 因其优异的耐酸、耐碱、耐腐蚀性以及拉伸 限公司 ；
强度、抗冲击性能。被广泛应用于工业、制造业、纺 双螺杆挤出机 ： SJSH-30，石家庄市星烁实业公
织服装等领域，近年来产量产值销量得到快速发展 司；
[1~3]
。 塑料注射成型机 ： EM150-V，震德注塑机有限
PA6 纤维作为近年来快速增长的化纤材料 [4] ，通 公司 ；
过纺纱、交织、加捻、上浆等工序，广泛应用于民用 微机控制电子万能实验机 ： CMT4204-20KN，
服装、家居面料等领域，但随着社会的发展，某些领 深圳新三思计量技术有限公司 ；
域产品对强度和耐磨性能要求越来越高，如橡胶基布、 摆锤冲击试验机 ： ZBC1251-2，深圳市新三思材
箱包、渔业用线、绳缆、光缆骨架、体育用品和劳保 料检测有限公司 ；
用品。普通 PA6 纤维已无法满足社会发展的需要，因 熔体流动速率仪 ： ZRZ1452，深圳新三思计量技
此高强耐磨 PA6 纤维是化工纤维行业的急迫需求。 术有限公司 ；
扫描电子显微镜： JSM-7500F，日本 JEOL 公司；
1 实验部分 DIN 耐磨仪 ： HY3420，安徽华标检测仪器有限
1.1 主要原料 公司。
PA6，永荣锦江 ； 1.3 试样制备
PA12 细粉，牌号 FE4495F，1000 目，苏州塑百 首先将 PA6 树脂在鼓风干燥箱中 100 ℃干燥 12
佳进出口有限公司 ； h，PA12 细粉和 PA66 细粉在烘干箱中 100 ℃干燥 12
PA66 细粉，牌号 A3KF，1000 目，苏州塑百佳
进出口有限公司 ； 作者简介 ：力伟（1987-），女，主要从事高分子材料改性
与应用研究，目前已申请发明专利 5 项，承担和参与各级科技
相容剂，PA 接枝马来酸酐，接枝率 ≥2%，市售 ；
计划项目 6 项。
抗氧化剂，1010/168 复配，市售。 基 金 项 目 ：福 建 省 重 大 专 项 专 题 项 目（2021HZ027021），
1.2 主要仪器与设备 福州市科技重大项目（2021-ZD-283），国家科技项目备案
（2022L3039）
烘箱 ： 881Y-3 型，苏州华洁烘箱制造有限公司 ；
收稿日期 ：2023-03-09

年
2023 第 49 卷 ·13·
