Page 115 - 《橡塑技术与装备》2023年7期

测试与分析 姚皖生 等·MH 含量对 EPDM 过氧化物硫化反应的影响

m
2
dα/dt=k(T)α (1-α) n （4） 合优度（R ）接近于 1，表明该模型可用于描述阻燃
其中 k(T) 为速率常数，m 为自催化反应的反应级 EPDM 复合物的硫化行为 [14] 。随着 MH 的增加，n 和
数，n 为非自催化反应的反应级数。所有样品的 k(T)、 m 值均降低，表明 MH 会对 EPDM 的硫化反应历程
m 和 n 值均以对的实验数据为基础，根据式（4）拟合 产 生 影 响。 随 着 MH 增 加，k 在 160 ℃ 时 逐 渐降 低，
计算得到。 在 170 ℃和 180 ℃时先降低后升高，k 的变化趋势与
由图 5 可知，各样品硫化反应速率的峰值均随温 CRI 的变化趋势一致，进一步验证了阻燃 EPDM 复合
度的升高而增大，且右移。表 2 列出了阻燃 EPDM 复 物硫化反应具有自催化反应特征 [15] 。
合物硫化反应动力学参数，其中 n 值大于 m 值， 拟

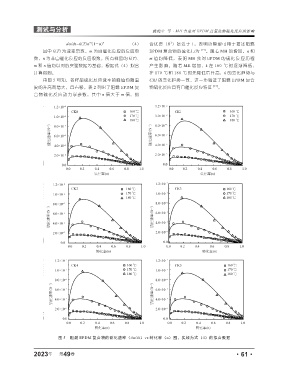

图 5 阻燃 EPDM 复合物的硫化速率（dα/dt）vs 转化率（α）图，实线为式（4）的拟合数据

年
2023 第 49 卷 ·61·
