Page 35 - 《橡塑智造与节能环保》2023年7期
P. 35
综述与专论
基体的过程。在NRVP纳米复合材料中，随着NR/An比
的增加，σr拉伸强度降低，这是因为纳米复合材料的
σr拉伸强度随着NR/An比例的增加而降低。随着橡胶
含量的增加，渗流结构被破坏，层状形态被破坏。
3 结论
通过苯胺在预硫化和未硫化胶乳存在下的原位
聚合，获得了天然橡胶与聚苯胺的纳米复合材料。合
成过程中不使用有机溶剂。在相同的NR/An比例下，
使用预硫化胶乳获得的纳米复合材料比未硫化的纳米

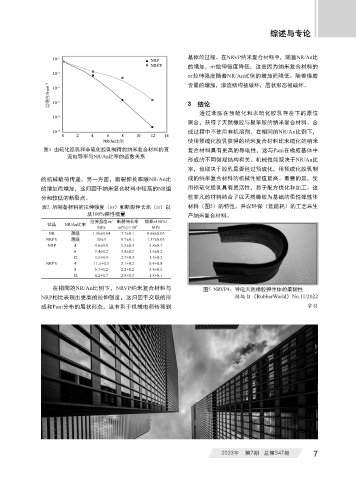

图4 由硫化胶乳和非硫化胶乳制得的纳米复合材料的直 复合材料具有更高的导电性，这与Pani在橡胶基体中
流电导率与NR/An比率的函数关系
形成的不同微观结构有关。机械性能取决于NR/An比
率，也取决于胶乳是否经过预硫化，用预硫化胶乳制
的机械载荷传递。另一方面，断裂伸长率随NR/An比 成的纳米复合材料的机械性能值最高。重要的是，使
的增加而增加，这归因于纳米复合材料中较高的NR组 用预硫化胶乳具有灵活性，易于配方优化和加工。这
分和较低的断裂点。 些非凡的材料结合了以天然橡胶为基础的柔性弹性体
表2 所制备材料的拉伸强度（σr）和断裂伸长率（ɛr）以 材料（图5）的特性，并以环保（低能耗）的工艺来生
及100%弹性模量 产纳米复合材料。
拉伸强度σr/ 断裂伸长率 模量σ100%/
试品 NR/An比率 2
MPa εr(%)×10 MPa
NR 薄膜 1.36±0.04 7.7±0.1 0.68±0.05
NRPV 薄膜 18±3 8.7±0.1 1.37±0.03
NRP 4 4.6±0.9 1.5±0.3 3.8±0.7
8 3.4±0.2 2.8±0.2 1.6±0.2
12 3.5±0.4 2.7±0.3 1.3±0.2
NRPV 4 11.5±0.5 2.1±0.2 8.4±0.8
8 5.7±0.2 2.2±0.2 3.5±0.5
12 4.2±0.7 2.8±0.3 1.8±0.1
在相同的NR/An比例下，NRVP纳米复合材料与 图5 NRVP4：导电天然橡胶弹性体的柔韧性
NRP相比表现出更高的拉伸强度，这归因于交联的形 摘编自《RubberWorld》No.11/2022
成和Pani分布的层状形态，这有利于机械电荷转移到 章羽
2023年 第7期 总第547期 7
