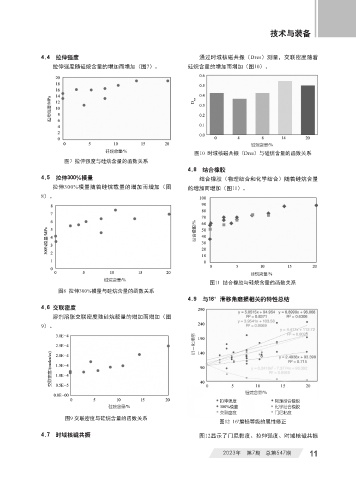

Page 39 - 《橡塑智造与节能环保》2023年7期
P. 39
技术与装备
4.4 拉伸强度 通过时域核磁共振（Dres）测量，交联密度随着
拉伸强度随硅烷含量的增加而增加（图7）。 硅烷含量的增加而增加（图10）。
图10 时域核磁共振（Dres）与硅烷含量的函数关系
图7 拉伸强度与硅烷含量的函数关系
4.8 结合橡胶
4.5 拉伸300%模量 结合橡胶（物理结合和化学结合）随着硅烷含量
拉伸300%模量随着硅烷载量的增加而增加（图 的增加而增加（图11）。
8）。
图11 结合橡胶与硅烷含量的函数关系
图8 拉伸300%模量与硅烷含量的函数关系
4.9 与16°滑移角磨损相关的特性总结
4.6 交联密度
溶剂溶胀交联密度随硅烷载量的增加而增加（图
9）。
图9 交联密度与硅烷含量的函数关系
图12 16º磨损等级的属性修正
4.7 时域核磁共振 图12显示了门尼黏度、拉伸强度、时域核磁共振
2023年 第7期 总第547期 11
