Page 94 - 《橡塑技术与装备》2023年7期
P. 94

橡塑技术与装备                                          CHINA RUBBER/PLASTICS  TECHNOLOGY  AND EQUIPMENT

             于降解温度高，与其他的降解产物一起留下成为残余                           1  080.23  cm -1  处 Si—O 键和 1  014.21  cm -1  处 Si—C
             质量  [14] 。                                        键吸收峰增加，说明其表面已经被老化。
                                                                  （3）通过热重分析可知，与新复合绝缘子相比，
                                                               退役硅橡胶复合绝缘子失重率较高，且 ATH 的含量要
                                                               大于新复合绝缘子，聚二甲基硅氧烷含量相对于较小，
                                                               相比于内部基体，表层 ATH 所占的质量分数更多。


                                                               参考文献 ：
                                                               [1]   谭晓蒙，邢敬舒，郑建军，等 . 基于材料特征分析的复合绝缘
                                                                   子老化评估方法 [J]. 内蒙古电力技术，2020, 38(06):101-103.
                                                               [2]   彭静，刘云蔚，危鹏，等 . 硬质复合绝缘子用伞套材料憎水性
                                                                   研究 [J]. 电工技术学报，2021, 36(S1):14-21.
                                                               [3]   姜雨泽，张用，姜迪文，等 . 电网退役复合绝缘子综合利用途
                                                                   径探讨 [C]. 中国环境科学学会 :  2020 中国环境科学学会科学
                                                                   技术年会论文集（第二卷），2020:8.

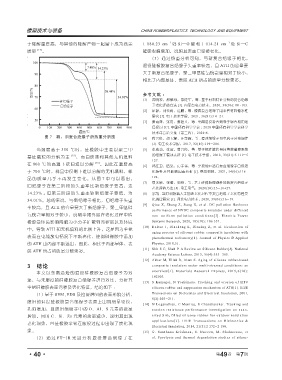

                    图 7 新、旧复合绝缘子的热重分析图                         [4]   蒋兴良，胡玉耀，汪泉霖，等 . 覆冰绝缘子导电离子分布规律
                                                                   [J]. 电工技术学报，2017, 32(15):199-206.
                 当温度高于 350  ℃时，硅橡胶中主要以聚二甲                      [5]   张志劲，张翼，蒋兴良，等 . 基于标准旋转导体等效碰撞系数
             基硅氧烷的分解为主          [15] ，而白炭黑和其他无机填料                  的绝缘子覆冰表征 [J]. 电工技术学报，2018,  33(21):5  119-5
                                                                   127.
             在 800  ℃的高温下依旧难以分解           [16] ，因此在温度高         [6]   韩红卫，伍弘，房子祎，等 . 宁夏地区运行复合绝缘子自然老
             于 700  ℃时，样品中仅剩下难以分解的无机填料，样                           化特性及其影响因素分析 [J]. 绝缘材料，2021,  54(06):116-
             品的质量几乎不再发生变化。从图 7 中可以看出，                              124.
                                                               [7]   聂永欣，张璐，孙蕾，等 . 基于硅橡胶微观性能的复合绝缘子
             旧绝缘子在第二阶段的失重率比新绝缘子要高，达
                                                                   老化评估方法 [J]. 电工电气，2020(10):13-16+27.
             14.23% ；但 第 三 阶 段 的 失 重 率 较 新 绝 缘 子 要 低， 为        [8]   佘凯 . 氙灯和热氧人工加速老化过程中复合绝缘子老化特性变
             34.01%。总的来说，与新绝缘子相比，旧绝缘子失重                            化规律研究 [J]. 河北电力技术，  2020, 39(06):16-19.
                                                               [9]   Qiao X, Zhang Z, Jiang X, et al. DC pollution flashover
             率较高，且 ATH 的含量要大于新绝缘子，聚二甲基硅
                                                                   performance  of  HVDC  composite  insulator  under  different
             氧烷含量相对于较小，说明伞裙外层在老化过程中硅                               non- uniform pollution conditions[J]. Electric Power
             橡胶受环境影响降解为小分子扩散到污秽层以及环境                               Systems Research, 2020, 185(10): 106 351.
                                                               [10]  Haitao J, Bincheng L, Binxing Z, et al. Evaluation of
             中，导致 ATH 和无机填料的比例上升，这是因为伞裙
                                                                   aging process of silicone rubber composite insulators with
             表面在电弧放电情况下不断老化，使得硅橡胶中添加                               photothermal radiometry[J]. Journal of Physics D Applied
             的 ATH 由内部不断溢出，因此，相比于内部基体，表                            Physics, 2018,51.
                                                               [11]  Shit S C, Shah P. A Review on Silicone Rubber[J]. National
             层 ATH 所占的质量分数更多。
                                                                   Academy Science Letters, 2013, 36(4):355-365.
                                                               [12]  Akbar M, Ullah R, Alam S. Aging of silicone rubber-based
             3 结论                                                  composite insulators under multi-stressed conditions: an
                                                                   overview[J]. Materials Research Express, 2019,6(10):
                 本文以东南沿海的退役硅橡胶复合绝缘子为对
                                                                   102003.
             象，与未服役的硅橡胶复合绝缘子进行对比，分析其                           [13]  S Kumagai, N  Yoshimura.  Tracking and erosion of HTV
             伞裙硅橡胶表面污秽及老化特征，结论如下 ：                                 silicone rubber and suppression mechanism of ATH[J]. IEEE
                （1）基于 SEM、 EDS 及拉曼谱图的表面形貌分析，                       Transactions on Dielectrics and Electrical Insulation, 2001,
                                                                   8(2):203-211.
             废旧的退役硅橡胶复合绝缘子表面上出现明显裂纹，
                                                               [14]  N Loganathan, C Muniraj, S Chandrasekar.  Tracking and
             孔洞增加，且废旧绝缘子中的 O、Al、S 元素的含量                            erosion resistance performance investigation on nano-
             增加，同时 C、Si、Zn 元素的含量减少，说明其出现                           sized SiO 2  filled silicone rubber for outdoor insulation
                                                                   applications[J]. IEEE  Transactions on Dielectrics &
             老化现象，且硅橡胶伞裙在服役过程中出现了炭化现
                                                                   Electrical Insulation, 2014, 21(5):2 172-2 180.
             象。                                                [15]  G. Sant hana  Kri shnan, S. Na veen, M. Sha hnawa z, e t
                （2）通过 FT-IR 光谱分析退役复合绝缘子在                           al, Pyrolysis and thermal degradation studies of silane-


                                                                                                         7
             ·40·                                                                              第 49 卷  第 期
   89   90   91   92   93   94   95   96   97   98   99
