Page 58 - 《橡塑技术与装备》2023年6期

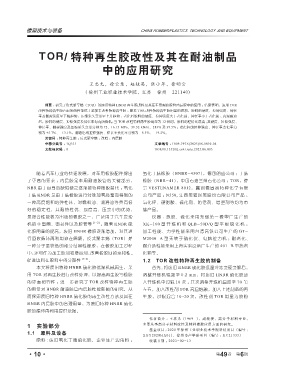

P. 58

橡塑技术与装备                                          CHINA RUBBER/PLASTICS  TECHNOLOGY  AND EQUIPMENT




                  TOR/ 特种再生胶改性及其在耐油制品


                                             中的应用研究


                                        王忠光，徐云慧，赵桂英，张小萍，徐明云
                                      ( 徐州工业职业技术学院，江苏  徐州  221140)


                     摘要 ： 研究了反式聚辛烯（TOR）对废旧特种 HNBR 再生胶改性及其在车用耐油胶管内层胶中的应用 ；结果表明，添加 TOR
                  改性特种再生胶内层胶的性能优于添加未改性特种再生胶 ；随着 TOR 改性特种再生胶用量的增加，胶料的硬度、拉伸强度、伸长
                  率及撕裂强度呈下降趋势，压缩永久变形呈上升趋势 ；老化后胶料的硬度、拉伸强度大于老化前，伸长率小于老化前 ；高温耐油
                  后，胶料的硬度、拉伸强度及伸长率均有所降低；当 TOR 改性特种再生胶用量为 12 份时，胶料的性价比最高；其硬度、拉伸强度、
                  伸长率、撕裂强度及压缩永久变形分别为 72、16.13 MPa、39.32 kN/m、283% 及 39.5% ；老化后的拉伸强度、伸长率变化率分
                  别为 +5.7%、-13.1%，耐油后的拉伸强度、伸长率变化率分别为 -8.3%、-19.2%。
                     关键词 ： 特种再生胶 ；反式聚辛烯 ；改性 ；内层胶
                     中图分类号 ： TQ335                                  文章编号 ： 1009-797X(2023)06-0010-04
                     文献标识码 ： B                                      DOI:10.13520/j.cnki.rpte.2023.06.003




                 随着汽车行业的快速发展，对车用橡胶配件提出                         氢化丁腈橡胶（HNBR-4307），德国朗盛公司 ；丁腈
             了更高的要求 ；内层胶是车用耐油胶管的关键部分，                          橡胶（NBR-41），中国石油兰州石化公司 ； TOR，牌
             NBR 由于自身的缺陷使之逐渐被特种橡胶替代 ；氢化                        号 VESTENAMER  8012，赢创德固赛特种化学有限
             丁腈 HNBR 是由丁腈橡胶进行特殊加氢处理而得到的                        公司产品 ； N550, 江西黑猫炭黑股份有限公司产品 ；
             一种高度饱和的弹性体，对燃料油、润滑油等具有很                           氧化锌、硬脂酸、硫化剂、防老剂、增塑剂等均为市
             好的稳定性，其耐热性优、强度高、压变小的优势，                           售产品。
             是综合性能极为出色的橡胶之一，广泛用于汽车发动                               仪器 ：炼胶、硫化采用无锡第一橡塑厂生产的
             机的 O 型圈、密封件以及胶管等             [1~2]  ；随着 HNBR 硫    XK-160 型开炼机和 QLB-50D/Q 型平板硫化机 ；
             化胶用量的提高，废旧 HNBR 橡胶逐渐增加，对其进                        加工性能、 力学性能采 用台湾高铁公 司生产的 GT-
             行回收循环再利用迫在眉睫。反式聚辛烯（TOR）是                          M2000-A 型无转子硫化仪、电脑拉力机 ；耐老化、
             一种分子量较低的部分结晶性橡胶，在橡胶加工过程                           耐介质性能采用上海实验设备厂生产的 401-B 型热老
             中，还可作为加工助剂和增容剂，改善橡胶间的亲和性 ,                        化箱等。
             促进填料在胶料中的分散性            [3~6] 。                   1.2 TOR 改性特种再生胶的制备
                 本文将废旧特种 HNBR 硫化胶低温机械再生，采                          首先，将废旧 HNBR 硫化胶低温冷冻变硬变脆后，
             用 TOR 对再生胶进行改性处理，以提高再生胶与橡胶                        调整开炼机辊距至 0.2  mm，将废旧 HNBR 硫化胶放
             的界面相容性 ；进一步研究了 TOR 改性特种再生胶                        入开炼机中过辊 10 次 ；其次调整开炼机温度至 70  ℃
             的用量对 HNBR 耐油胶管内层胶性能影响的研究，从                        左右，加入改性剂 TOR 高温熔融，加入上述制备的再
             而探索废旧特种 HNBR 硫化胶的再生改性方法及其在                        生胶，过辊混合 10~20 次，改性剂 TOR 用量为胶粉
             HNBR 内层胶中的合理用量，为废旧特种 HNBR 硫化
             胶的循环再利用提供依据。
                                                                  作者简介 ：王忠光（1969-），副教授，高分子材料专业，
             1 实验部分                                            主要从事高分子材料改性及特种橡胶应用方面的研究。
                                                                  基金项目 ：2020 年徐州工业职业技术学院科技项目（编号 ：
             1.1 原料及设备                                         XGY2020HA01）、徐州市产学研项目（编号 ：KC21333）
                 原料 : 废旧氢化丁腈硫化胶，企业生产边角料 ；                         收稿日期 ：2023-02-13

                                                                                                         6
             ·10·                                                                              第 49 卷  第 期
   53   54   55   56   57   58   59   60   61   62   63
