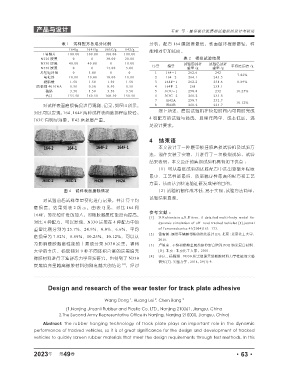

产品与设计 王东 等·履带板挂胶磨损试验机的设计与研究

表 1 试样配方各成分比例 分析，配方 164 磨损度最低，表面破坏程度最轻，性
164/g 164F/g J63C/g H42/g 能相对更加优良。
1 号烟片 100.00 100.00 100.00 100.00
N220 炭黑 0 0 30.00 20.00 表 2 模拟试验结果
N330 炭黑 40.00 40.00 0 10.00 序号 编号 试验前试样 试验后试样 平均磨损度 /g
N550 炭黑 0 0 15.00 5.00 重量 /g 重量 /g
芳纶短纤维 0 5.00 0 0 1 164-1 262.6 242 7.82%
氧化锌 10.00 10.00 10.00 10.00 2 164-2 264.1 243.5
硬脂酸 1.50 1.50 1.50 1.50 3 164F-1 262.2 238.6 8.89%
防老剂 4010NA 0.50 0.50 0.50 0.50 4 164F-2 261 238.1
硫磺 3.50 3.50 3.50 3.50 5 J63C-1 258.8 232 10.25%
合计 155.50 160.50 160.50 150.50 6 J63C-2 260.2 233.8
7 H42A 258.7 232.7 10.12%
对试样表面磨损情况进行观测、记录，如图 4 所示。 8 H42B 260.2 233.7
综上所述，磨损试验机在较短时间内可同时完成
对比可以发现， 164、 164F 两种试样表面磨损程度较轻，
4 组配方的试验与筛选，且操作简单、成本低廉，满
J63C 有明显沟痕，H42 磨损最严重。
足设计要求。

4 结束语
本文设计了一种履带板挂胶磨损试验机及试验方
法，制作安装了实物，并进行了一次模拟试验，试验
结果表明，本文设计的磨损试验机具有如下优点 ：
（1）可从每批试验的优胜配方中选出受破坏程度
最小、工艺性能最好、质量稳定性最高的配方和工艺
方案，从而达到快速验证研发成果的目的。
图 4 试样表面磨损情况 （2）试验机制作成本低、易于实现，试验方法简单，
试验结果直观。
对试验前后试样重量变化进行记录，并计算平均
磨损度。结果如表 2 所示。由表可见，对比 164 和
参考文献 ：
164F，芳纶短纤维的加入，对橡胶耐磨性能没有提高。
[1] D.Rubinstein a,R.Hitron. A detailed multi-body model for
对比 4 种配方，可以发现，N330 炭黑在 4 种配方中的 dynamic simulation of off-road tracked vehicles [J].joumal
重量比例分别为 25.7%、24.9%、0.0%、6.6%，平均 of Terramechanics 41(2004)163-173.
[2] 雷雪媛 . 履带车辆履带板的优化设计 [D]. 北京 : 北京化工大学，
磨损量为 7.82%、8.89%、10.25%、10.12%，可以认
2016.
为影响橡胶耐磨性能的主要成分是 N330 炭黑。福州 [3] 卢咏来 . 不饱和羧酸金属盐原位聚合增强 POE 纳米复合材料 .
大学的李庆、杨晓翔对 9 种不同体积含量的炭黑填充 [D]. 北京 : 北京化工大学，2001.
橡胶材料进行了准静态力学实验研究，也得到了 N330 [4] 李庆 , 杨晓翔 . N330 炭黑增强天然橡胶材料力学性能的实验
研究 [J]. 实验力学 , 2014, 29(1):9.
炭黑填充量越高橡胶材料的刚度越大的结论 [4] 。经过

Design and research of the wear tester for track plate adhesive

2
Wang Dong , Huang Lei , Chen Bang 2
1
(1.Nanjing Jinsanli Rubber and Plastic Co. LTD., Nanjing 210061, Jiangsu, China
2.The Second Army Representative Office in Nanjing, Nanjing 210000, Jiangsu, China)
Abstract: The rubber hanging technology of track plate plays an important role in the dynamic
performance of tracked vehicles, so it is of great significance for the design and development of tracked
vehicles to quickly screen rubber materials that meet the design requirements through test methods. In this
