Page 112 - 《橡塑技术与装备》2023年3期
P. 112
橡塑技术与装备 CHINA RUBBER/PLASTICS TECHNOLOGY AND EQUIPMENT
表 2 正交试验结果
4
L 9 （3 ） A B C D E 弯曲强度 /MPa F 电气强度 /kVmm -1
1 25 30 8 120 141 11.8
2 25 35 10 135 181 14.1
3 25 40 12 150 151 13.1
4 30 30 10 150 177 13.5
5 30 35 12 120 170 13.8
6 30 40 8 135 152 12.9
7 35 30 12 135 165 13.4
8 35 35 8 150 150 12.7
9 35 40 10 120 142 13.8
E 均值 1 157.667 161 147.667 151
E 均值 2 166.333 167 166.667 166
E 均值 3 152.333 148.333 162 159.333
极差 14 18.667 19 15
E 主次因素 C>B>D>A
E 优选工艺 A 2 B 2 C 2 D 2
F 均值 1 13 12.9 12.467 13.133
F 均值 2 13.4 13.533 13.8 13.467
F 均值 3 13.3 13.267 13.433 13.1
极差 0.4 0.633 1.333 0.367
F 主次因素 C>B>A>D
F 优选工艺 A 2 B 2 C 2 D 2

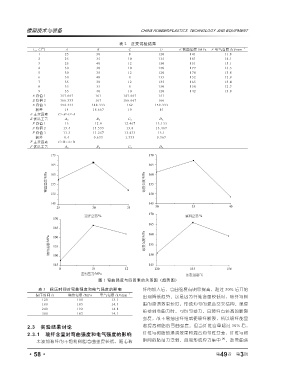

图 1 弯曲强度与四因素的关系图（趋势图）
表 3 保压时间对弯曲强度和电气强度的影响 纤的加入后，弯曲强度有明显提高，超过 30% 后开始
保压时间 /s 弯曲强度 /MPa 电气强度 /kVmm -1 出现降低趋势。这是因为纤维含量较低时，玻纤与树
120 168 13.1
180 185 14.3 脂的浸润效果较好，形成均匀的混合交叉结构。绝缘
240 192 14.8
300 182 14.1 板受到弯曲力时，可均匀受力，且玻纤有较高的断裂
强度，故不易抽出纤维或使玻纤断裂，所以玻纤能显
2.3 实验结果讨论 著提高树脂的弯曲强度。但当纤维含量超过 30% 后，
2.3.1 玻纤含量对弯曲强度和电气强度的影响 纤维与树脂的浸润效果和混合均匀性变差，纤维与树
未添加玻纤的不饱和树脂弯曲强度较低，随着玻 脂间的黏结力变弱，且易形成应力集中 [4] ，故弯曲强
3
·58· 第 49 卷 第 期
