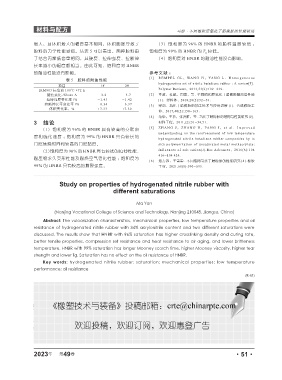

Page 105 - 《橡塑技术与装备》2023年3期

材料与配方 马妍·不同饱和度氢化丁腈橡胶的性能研究

增大，且体积增大的幅度基本相同，体积膨胀导致了 （3） 饱 和 度 为 96% 的 HNBR 的 脆 性 温 度 较 低 ；
胶料的力学性能受损。从表 5 可以看出，两种胶料由 饱和度为 99% 的 HNBR 的 T g 较低。
于结合丙烯腈含量相同，其硬度、拉伸强度、拉断伸 （4）饱和度对 HNBR 的耐油性能没有影响。
长率减小的幅度都相当。由此可知，饱和度对 HNBR
的耐油性能没有影响。 参考文献 ：
[1] REMPEL GL ， WANG H ， YANG L ． Homogeneous
表 5 胶料的耐油性能
hydrogenation art of nitrile butadiene rubber ： A review[J]．
项目 1# 2#
IRM903 标准油 100℃ ×72 h Polymer Reviews，2013,53(2):192-239．
硬度变化 /Shore A -3.8 -3.7 [2] 李波，杜斌，周雷，等 . 不同饱和度氢化丁腈橡胶耐高温性能
拉伸强度变化率 /% -1.45 -1.42 [J]．弹性体，2018,28(2):52-56．
拉断伸长率变化率 /% -6.34 -6.37 [3] 梁滔．氢化丁腈橡胶的加工技术与应用进展 [J]．合成橡胶工
体积变化率，% +7.33 +7.30
业，2017,40(2):158-163．
[4] 菊华，王珍，张洪雁，等 . 氢化丁腈橡胶的结构与性能研究 [J]．
3 结论 材料工程，2011,(2):31-34,51．
[5] Z HANG J ， Z HANG H ， PANG J ， e t a l ． I m p r o v e d
（1）饱和度为 96% 的 HNBR 具有较高的交联密
understanding on the reinforcement of low temperature
度和硫化速度 ；饱和度为 99% 的 HNBR 具有较长的
hydrogenated nitrile butadiene rubber composites by in
门尼焦烧时间和较高的门尼黏度。 situ polymerization of unsaturated metal methacrylate:
influences of salt cation[J].Rsc Advances，2016(6):104
（2）饱和度为 96% 的 HNBR 具有较优的拉伸性能、
416-104 424.
耐压缩永久变形性能及耐热空气老化性能 ；饱和度为
[6] 郑方远，王雷雷 . 不同结构氢化丁腈橡胶的性能研究 [J]. 橡胶
99% 的 HNBR 具有较高的撕裂强度。 工业，2021,68(8):590-593．

Study on properties of hydrogenated nitrile rubber with
different saturations

Ma Yan

(Nanjing Vocational College of Science and Technology, Nanjing 210048, Jiangsu, China)
Abstract: The vulcanization characteristics, mechanical properties, low temperature properties and oil
resistance of hydrogenated nitrile rubber with 34% acrylonitrile content and two different saturations were
discussed. The results show that HNBR with 96% saturation has higher crosslinking density and curing rate,
better tensile properties, compression set resistance and heat resistance to air aging, and lower brittleness
temperature. HNBR with 99% saturation has longer Mooney scorch time, higher Mooney viscosity, higher tear
strength and lower Tg. Saturation has no effect on the oil resistance of HNBR.
Key words: hydrogenated nitrile rubber; saturation; mechanical properties; low temperature
performance; oil resistance
(R-03)

年
2023 第 49 卷 ·51·
