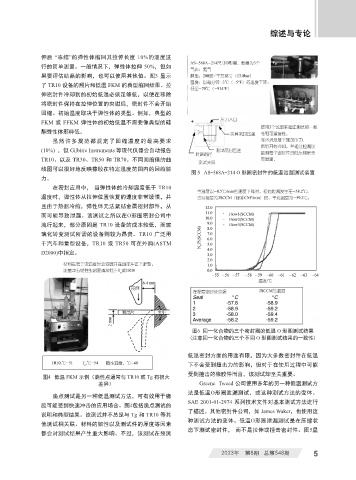

Page 33 - 《橡塑智造与节能环保》2023年8期

综述与专论

伸后 “冻结”的弹性体缩回其拉伸长度 10%的温度进
行的简单测量。一般情况下，弹性体拉伸 50%，但如
果要评估结晶的影响，也可以使用其他值。图3 显示
了 TR10 设备的照片和低温 FKM 的典型缩回结果。拉
伸密封件冷却到的初始低温必须足够低，以便在移除
将密封件保持在拉伸位置的夹钳后，密封件不会开始
回缩。初始温度取决于弹性体的类型。例如，典型的
FKM 或 FFKM 弹性体的初始低温不需要像典型的硅
酮弹性体那样低。
虽然许多规范都规定了回缩温度的最高要求
(10%) ，但 Gilbitre Instruments 等现代仪器会自动报告
TR10、以及 TR30、TR50 和 TR70。不同回缩值的曲
线图可以很好地反映橡胶在特定温度范围内的回缩能
图 5 AS-568A-214 O 形圈密封件的低温泄漏测试装置
力。
在密封应用中， 当弹性体的冷却温度低于 TR10
温度时，弹性体从拉伸位置恢复的速度非常缓慢，并
且由于热胀冷缩，弹性体无法紧贴金属密封部件，从
而可能导致泄漏。该测试之所以在O形圈密封公司中
流行起来，部分原因是 TR10 设备的成本较低，而玻
璃化转变测试所需的设备则较为昂贵。TR10 广泛用
于汽车和重型设备，TR10 或 TR50 可在外购(ASTM
D2000)中指定。

图6 同一化合物的三个密封圈的低温 O 形圈测试结果
(注意同一化合物的三个不同 O 形圈测试结果的一致性)

低温密封方面的用途有限，因为大多数密封件在低温
下不会受到撞击力的影响，但对于在使用过程中可能
受到撞击的橡胶件而言，该测试却至关重要。
图4 低温 FKM 示例（脆性点通常与 TR10 或 Tg 有很大
差异） Greene Tweed 公司使用多年的另一种低温测试方
法是低温O形圈泄漏测试，或这种测试方法的变体。
脆点测试是另一种低温测试方法，可有效用于橡
SAE 2001-01-2974 系列技术文件对基本测试方法进行
胶可能受到快速冲击的应用场合。图4包括脆点测试的
了描述。其他密封件公司，如 James Waker，也使用这
说明和典型结果。该测试并不总是与 Tg 和 TR10 等其
种测试方法的变体。低温O形圈泄漏测试是在压缩状
他测试相关联。材料的韧性以及测试件的厚度等因素
态下测试密封件， 而不是拉伸或撞击密封件。图5显
都会对测试结果产生重大影响。不过，该测试在预测
