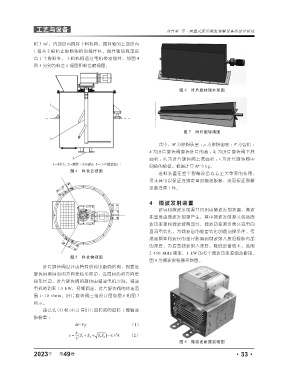

工艺与设备 刘吉东 等·圆盘式废旧橡胶裂解设备的设计研究
3
积 3 m ，内部设有搅拌下料机构，搅拌轴的上部设有
1 组共 2 根防止胶粉架桥的搅拌杆，搅拌轴的底部设
有 1 个拨料杆，下料机构通过电机带动搅拌，如图 4
和 5 分别为料仓正视图和料仓俯视图。
图 6 叶片旋转阀外形图
图 7 叶片旋转阀图
式中，M 为胶粉质量 ； ρ 为胶粉密度 ； V 为容积 ；
h 为叶片旋转阀旋转叶片的高 ； S 1 为叶片旋转阀下底
面积 ； S 2 为叶片旋转阀上底面积 ； r 为叶片旋转阀中
间轴的轴径，根据计算 M=3 kg。
图 4 料仓正视图
进料装置在整个裂解设备有着至关重要的作用，
要求其可以保证连续定量的输送胶粉，进而保证裂解
设备连续工作。
4 微波发射装置
波导和微波发射源共同组成微波发射装置，微波
能量是由微波发射源产生，其中微波发射源又包括微
波功率源和微波管两部分，微波功率源负责交流电向
直流电转化，为微波管的能量转化创造前提条件。考
虑到频率和波长的差异影响到微波射入废旧橡胶内部
的深度，为提高微波射入深度，降低设备成本，选用
2 450 MHz 频率、1 kW 的多个微波功率源组合使用，
图 5 料仓俯视图
图 8 为微波发射器实物图。
叶片旋转阀设计成特殊的梯形断面结构，即靠近
旋转圆盘圆心的方向是梯形短边，远离圆心的方向是
梯形长边，叶片旋转阀的旋转由减速电机实现，减速
电机的功率 1.5 kW，变频调速，叶片旋转阀的转速范
围 1~10 r/min。叶片旋转阀三维设计图如图 6 和图 7
所示。
由公式 (3)和(4) 计算叶片旋转阀每旋转 1 周输送
胶粉量 ：
M=Vρ （1）
h
v = S [ + S + S S ] π− r 2 h （2）
3 1 2 1 2
图 8 微波发射器实物图
2023 第 49 卷 ·33·
