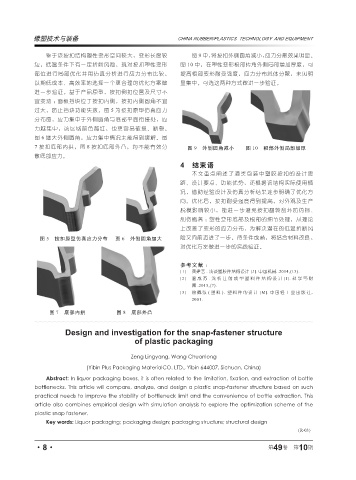

鉴于该按扣结构塑性变形空间较大，变形长度较 图 9 中，将按扣外侧圆角减小，应力分散效果明显。
短，低温条件下有一定折断风险，现对按扣塑性变形 图 10 中，在塑性变形根部转角外侧局部增加厚度，可
部位进行局部优化并用仿真分析进行应力分布比较， 提高根部变形耐受强度，应力分布总体分散，未见明
以期低成本、高效率地选择一个更合理的优化方案做 显集中。可选这两种方式做进一步验证。
进一步验证。基于产品原型，按扣倒扣位置及尺寸不
宜变动 ；面板挡块位于按扣内侧，按扣内侧圆角不宜
过大，防止挡块功能失效。图 5 为按扣原型仿真应力
分布图，应力集中于外侧圆角与底部平面衔接处，应
力越集中，该区域颜色越红，也更容易破损、断裂。
图 6 增大外侧圆角，应力集中情况未能得到缓解。图
7 按扣底部内拱，图 8 按扣底部外凸，均不能有效分 图 9 外侧圆角减小 图 10 根部外侧局部加厚
散底部应力。
4 结束语
本文重点阐述了酒类包装中塑胶按扣的设计思
路、设计要点、功能优势，还根据该结构实际使用情
况，借助经验设计及仿真分析结果逐步明确了优化方
向。优化后，按扣耐受强度得到提高，对外观及生产
脱模影响较小，能进一步避免按扣翻转刮坏防伪标、
刮伤瓶盖 ；塑性变形底部及根部的细节处理，从理论
上改善了变形的应力分布，为解决潜在的低温折断风
图 5 按扣原型仿真应力分布 图 6 外侧圆角加大 险又向前迈进了一步。待条件成熟，将结合材料改良，
对优化方案做进一步的实践验证。

参考文献 ：
[1] 黄建艺 . 浅谈塑胶件结构设计 [J]. 中国机械 .2014,(13).
[2] 温成苏 . 浅析注射成型塑料件结构设计 [J]. 科学与财
富 .2015,(7).
[3] 徐佩弦 ( 塑料 ). 塑料件的设计 [M]. 中国轻工业出版社，
2001.

图 7 底部内拱 图 8 底部外凸

Design and investigation for the snap-fastener structure
of plastic packaging

Zeng Lingyang, Wang Chuanlong
(Yibin Plus Packaging MaterialCO. LTD., Yibin 644007, Sichuan, China)
Abstract: In liquor packaging boxes, it is often related to the limitation, fixation, and extraction of bottle
bottlenecks. This article will compare, analyze, and design a plastic snap-fastener structure based on such
practical needs to improve the stability of bottleneck limit and the convenience of bottle extraction. This
article also combines empirical design with simulation analysis to explore the optimization scheme of the
plastic snap fastener.
Key words: Liquor packaging; packaging design; packaging structure; structural design
