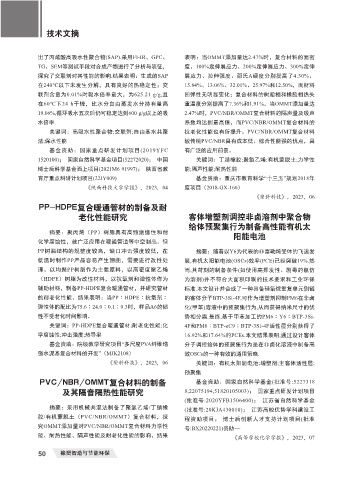

Page 78 - 《橡塑智造与节能环保》2023年7期

技术文摘

出了丙烯酸高吸水性聚合物(SAP).采用FI-IR、GPC、 表明：当OMMT添加量达2.47%时，复合材料的面密
TG、SEM等测试手段对合成产物进行了分析与表征， 度、100%定伸展应力、200%定伸展应力、300%定伸
探究了交联剂对其性能的影响.结果表明：生成的SAP 展应力、拉伸强度、邵氏A硬度分别提高了4.30%、
在240℃以下未发生分解，具有良好的热稳定性；交 15.84%、13.06%、32.01%、25.97%和12.50%，而材料
联剂含量为0.01%时吸水倍率最大，为625.21 g/g,且 回弹性无明显变化；复合材料的树脂相和橡胶相热失
在60℃下24 h干燥，比水分自由蒸发水分持有量高 重温度分别提高了7.36%和1.91%。当OMMT添加量达
19.06%,循环吸水五次后仍可稳定达到600 g/g以上的吸 2.47%时，PVC/NBR/OMMT复合材料的隔声量及吸声
水倍率. 系数均达到最高值，而PVC/NBR/OMMT复合材料的
关键词：高吸水性聚合物;交联剂;自由基水共聚 抗老化性能也有所提升。PVC/NBR/OMMT复合材料
法;保水性能 较传统PVC/NBR具有成本低、综合性能强的优点，具
基金资助：国家重点研发计划项目(2019YFC 有广泛的应用前景。
1520100)； 国家自然科学基金项目(52272020)； 中国 关键词：丁腈橡胶;聚氯乙烯;有机蒙脱土;力学性
博士后科学基金面上项目(2021M6 91997)； 陕西省教 能;隔声性能;耐热性能
育厅重点科研计划项目(22JY009) 基金资助：重庆市教育科学“十三五”规划2018年
《陕西科技大学学报》，2023，04 度项目（2018-GX-160）
《塑料科技》，2023，06
PP-HDPE复合暖通管材的制备及耐
老化性能研究 客体增塑剂调控非卤溶剂中聚合物
给体预聚集行为制备高性能有机太
摘要：聚丙烯（PP）树脂具有高频绝缘性和耐
阳能电池
化学腐蚀性，被广泛应用在暖通管道等中空制品。但
PP树脂结构的规整度较高，缺口冲击强度较低，在 摘要：随着以Y6为代表的非富勒烯受体的飞速发
低温时制作PP产品容易产生翘曲，需要进行改性处 展,有机太阳能电池(OSCs)效率(PCE)已经突破19%.然
理。以均聚PP树脂作为主要原料，以高密度聚乙烯 而,其苛刻的制备条件(如使用高挥发性、剧毒的氯仿
（HDPE）树脂为改性材料，以抗氧剂和弹性体作为 为溶剂)并不符合大面积印刷的技术要求和工业环保
辅助材料，制备PP-HDPE复合暖通管材，并研究管材 标准.本文设计并合成了一种具备硅氧烷重复单元侧链
的耐老化性能。结果表明：当PP∶HDPE∶抗氧剂∶ 的客体分子BTP-3Si-4F,可作为增塑剂抑制PM6在非卤
弹性体的配比为75.6∶24.0∶0.1∶0.3时，样品A6的韧 化(甲苯)溶液中的预聚集行为,从而获得纳米尺寸的优
性不受老化时间影响。 势相分离.最终,基于甲苯加工的PM6∶Y6∶BTP-3Si-
关键词：PP-HDPE复合暖通管材;耐老化性能;化 4F和PM6∶BTP-eC9∶BTP-3Si-4F活性层分别获得了
学腐蚀性;冲击强度;热导率 16.92%和17.64%的PCEs.本文结果表明,通过设计客体
基金资助：院级教学研究项目“多尺度PVA纤维增 分子调控给体的预聚集行为是在非卤化溶液中制备高
强水泥基复合材料的开发”（MJK2108） 效OSCs的一种有效的通用策略.
《塑料科技》，2023，06 关键词：有机太阳能电池;增塑剂;主客体活性层;
预聚集
PVC/NBR/OMMT复合材料的制备 基金资助：国家自然科学基金(批准号:5227318
及其隔音隔热性能研究 8,22075194,51820105003)； 国家重点研发计划项目
(批准号:2020YFB1506400)； 江苏省自然科学基金
摘要：采用机械共混法制备了聚氯乙烯/丁腈橡 (批准号:20KJA430010)； 江苏高校优势学科建设工
胶/有机蒙脱土（PVC/NBR/OMMT）复合材料，探 程资助项目； 博士后创新人才支持计划项目(批准
究OMMT添加量对PVC/NBR/OMMT复合材料力学性 号:BX20220221)资助~~
能、耐热性能、隔声性能及耐老化性能的影响。结果 《高等学校化学学报》，2023，07

50 橡塑智造与节能环保
