Page 75 - 《橡塑技术与装备》2024年1期

工艺与设备
cm -1 附近的磷酸、焦磷酸等特征吸收峰形成宽的吸收
带，表明有磷酸类物质生成 [10] ； 1 400 cm -1 处的吸收 [1]
峰磷氮氧化物的吸收峰 [11] ；随温度升高，1 685 cm -1
处吸收峰位移至 1 629 cm -1 处，说明有聚芳香炭结构
的形 成 [12] ；当 温度升至 500 ℃， 出 现 1 074、983、
880 cm -1 处吸收峰，为 P-O-P 特征吸收峰
残炭中有磷酸酯类或聚磷酸酯类物质存在。根据以上
分析，PP/APP/CFA 三元复合材料受热，阻燃剂受热
生成磷酸或聚磷酸，磷酸能够促进炭源脱水成炭，并
且还会形成 P—O—P 的焦磷酸结构 [13] ； NH 3 和水蒸
汽释放的气体能使炭层膨胀，这样一来膨胀的炭层能
够防止可燃气体蔓延到燃烧区域，并且阻止燃烧的热
量传递到基体树脂中。同时，这些气体也能稀释可燃
气体的浓度，减少有效燃烧热量，迅速扑灭火焰。表
明 APP/CFA 阻燃 PP 是通过凝聚相和气相两种阻燃机
理阻燃 [14] 。

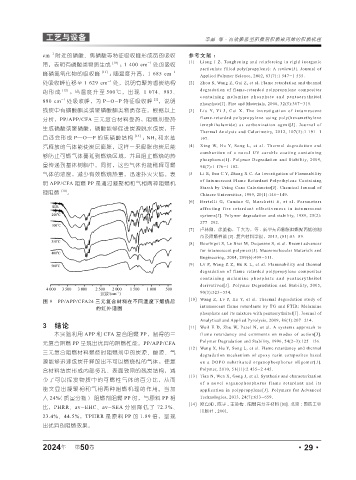

图 9 PP/APP/CFA24 三元复合材料在不同温度下煅烧后
的红外谱图
3 结论
本实验利用 APP 和 CFA 复合阻燃 PP，制得的三
元复合阻燃 PP 呈现出优异的阻燃性能。PP/APP/CFA
三元复合阻燃材料燃烧时阻燃剂中的炭源、酸源、气
源能够迅速成炭并释放出不可以燃烧性的气体，使复
合材料结炭形成内部多孔、表面致密的残炭结构，减
少了可以挥发物质中的可燃性气体的百分比，从而
能突显出凝聚相和气相两种阻燃机理的作用。当加
入 24%( 质量分数 ) 阻燃剂阻燃 PP 时，与原料 PP 相
比，PHRR、av-EHC、av-SEA 分别降低了 72.3%、
23.4%、44.5%，TPHRR 是原料 PP 的 1.89 倍，呈现
出优异的阻燃效果。
2024 第 50 卷
年
李磊 等·高效膨胀型阻燃剂阻燃聚丙烯的阻燃机理
参考文献 ：
Liang J Z. Toughening and reinforcing in rigid inorganic
particulate filled poly(propylene): A review[J]. Journal of
Applied Polymer Science, 2002, 83(7):1 547-1 555.
[2] Zhou S, Wang Z, Gui Z, et al. Flame retardation and thermal
degradation of flame-retarded polypropylene composites
containing melamine phosphate and pentaerythritol
[2] ，说明 phosphate[J]. Fire and Materials, 2008, 32(5):307-319.
[3] Liu Y, Yi J, Cai X. The investigation of intumescent
flame-retarded polypropylene using poly(hexamethylene
terephthalamide) as carbonization agent[J]. Journal of
Thermal Analysis and Calorimetry, 2012, 107(3):1 191-1
197.
[4] Xing W, Hu Y, Song L, et al. Thermal degradation and
combustion of a novel UV curable coating containing
phosphorus[J]. Polymer Degradation and Stability, 2009,
94(7):1 176-1 182.
[5 Li B, Sun C Y, Zhang X C. An Investigation of Flammability
of Intumescent Flame Retardant Polyethylene Containing
Starch by Using Cone Calorimeter[J]. Chemical Journal of
Chinese Universities, 1999, 20(1):146-149.
[6] Bertelli G, Camino G, Marchetti E, et al. Parameters
a ffe c t i ng fi re re t a rda nt e ffe c t i ve ne ss i n i nt um e sc e nt
systems[J]. Polymer degradation and stability, 1989, 25(2):
277-292.
[7] 卢林刚，徐晓楠，王大为，等 . 新型无卤膨胀阻燃聚丙烯的制
备及阻燃性能 [J]. 复合材料学报，2013, (01):83-89.
[8] Bourbigot S, Le Bras M, Duquesne S, et al. Recent advances
for intumescent polymers[J]. Macromolecular Materials and
Engineering, 2004, 289(6):499-511.
[9] Lv P, Wang Z Z, Hu K L, et al. Flammability and thermal
degradation of flame retarded polypropylene composites
containing melamine phosphate and pentaerythritol
derivatives[J]. Polymer Degradation and Stability, 2005,
90(3):523-534.
[10] Wang Z, Lv P, Hu Y, et al. Thermal degradation study of
intumescent flame retardants by TG and FTIR: Melamine
phosphate and its mixture with pentaerythritol[J]. Journal of
Analytical and Applied Pyrolysis, 2009, 86(1):207-214.
[11] Weil E D, Zhu W, Patel N, et al. A systems approach to
flame retardancy and comments on modes of action[J].
Polymer Degradation and Stability, 1996, 54(2–3):125-136.
[12] Wang X, Hu Y, Song L, et al. Flame retardancy and thermal
degradation mechanism of epoxy resin composites based
on a DOPO substituted organophosphorus oligomer[J].
Polymer, 2010, 51(11):2 435-2 445.
[13] Tian N, Wen X, Gong J, et al. Synthesis and characterization
of a novel organophos phorus flame retardant and its
application in polypropylene[J]. Polymers for Advanced
Technologies, 2013, 24(7):653-659.
[14] 欧育湘 , 陈宇 , 王筱梅 . 阻燃高分子材料 [M]. 北京 : 国防工业
出版社 , 2001.
·29·
